Вакуумные насосы: классификация и принцип работы

Существуют пять основных разновидностей вакуумных насосов:

1.     Механические;

2.     Магниторазрядные;

3.     Паромасляные;

4.     Сорбционные;

5.     Криогенные.

В свою очередь, первые в списке, механические, подразделяются на:

·         Поршневые;

·         Диафрагменные;

·         Роторно-пластинчатые (фото ниже, насос 2НВР-5ДМ);

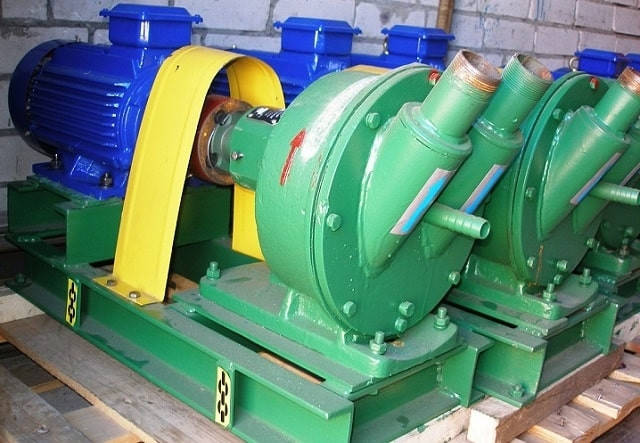

·         Водокольцевые (вариативности ВВН включены в эту категорию, из них популярной моделью выделяется водокольцевой вакуумный насос ввн2-50. Ниже представлено фото насоса ВВН2-50М);

·         Золотниковые (на фото ниже изображен золотниковый вакуумный насос АВЗ-20Д).

Ниже рассмотрим принципы функционирования каждого из перечисленных вариантов.

Механические

Все эти механизмы построены на изменении рабочего объёма камеры внутри корпуса. Поршневый подвид обладает поршнем, который ходит туда-сюда, нагнетая давление и создавая разрежение, за счёт чего из впускного одностороннего клапана забирается воздух при движении в одну сторону, и затем он выпускается из выпускного клапана, тоже функционирующего в одну сторону. Диафрагменные вариации похожи на поршневые по действию.

Роторные, водокольцевые и винтовые вариации и их отдельные виды функционируют за счёт вращения крыльчатки, соединённых между собой зубчатых колёс или вала с пружинно-возвратным механизмом, который создаёт давление в одной части камеры (или между отдельными крыльями крыльчатки/зубчатых колёс), и разрежение – в другой. За счёт разрежения происходит всасывание, а за счёт давления – выбрасывание перекачиваемого вещества наружу. Все качаемые сущности проходят по входным и выходным патрубкам.

Очевидными преимуществами рассматриваемых вариаций продукции по сравнению со всеми остальными в списке является низкая цена, стабильность эксплуатации, обработка различных сред, надёжность, высокий КПД и возможность создавать давление в различных рабочих диапазонах, ввиду чего они получили широкое распространение. Минусами являются шумность в эксплуатации (варьируется от вида к виду), вибрации и неизбежный механический износ.

Магниторазрядные

Они классифицируются как высоковакуумные безмасляные, по принципу действия бывают диодные и триодные. Являются изделиями для финального откачивания газа, и требуют предварительной обработки рабочей субстанции форвакуумными насосами. Магниторазрядная вариация используется для хемосорбции атомов из окружающего пространства, создавая в результате вакуум. Основана на воздействии электрического и магнитного полей на электроны, ионы и атомы. Для функционирования нужны катоды и аноды из титана. Плюсы: длительный срок службы, минимальное техническое обслуживание, бесшумность.

Паромасляные

Данные модели устроены аналогично эжектору, который увлекает воду/масло, захватывая необходимую откачиваемую газообразную субстанцию за собой. Однако, в отличие от закона Бернулли, являющегося основой действия эжектора, здесь задействована диффузия откачиваемого вещества в струю пара. Используется для удаления остаточного вещества и создания высокого уровня вакуума.

Сорбционные

Проходящие внутри корпуса молекулы удерживаются гранулами цеолита, а затем выпускаются через штуцер выпуска собранного и удерживаемого гранулами вещества.

Криогенные

Эти вариации продукции создают степень разрежения от 10^-3 до 10^-10 Торр. Их преимуществами является эксплуатационная простота, отсутствие загрязнений в откачиваемом объёме. Работа основана на замораживании молекул до состояния твёрдого тела. Работают в герметично закрытом рабочем объёме, буквально вымораживая из пространства молекулу за молекулой.
