Виды вакуумных водокольцевых насосов
Виды вакуумных водокольцевых насосов.

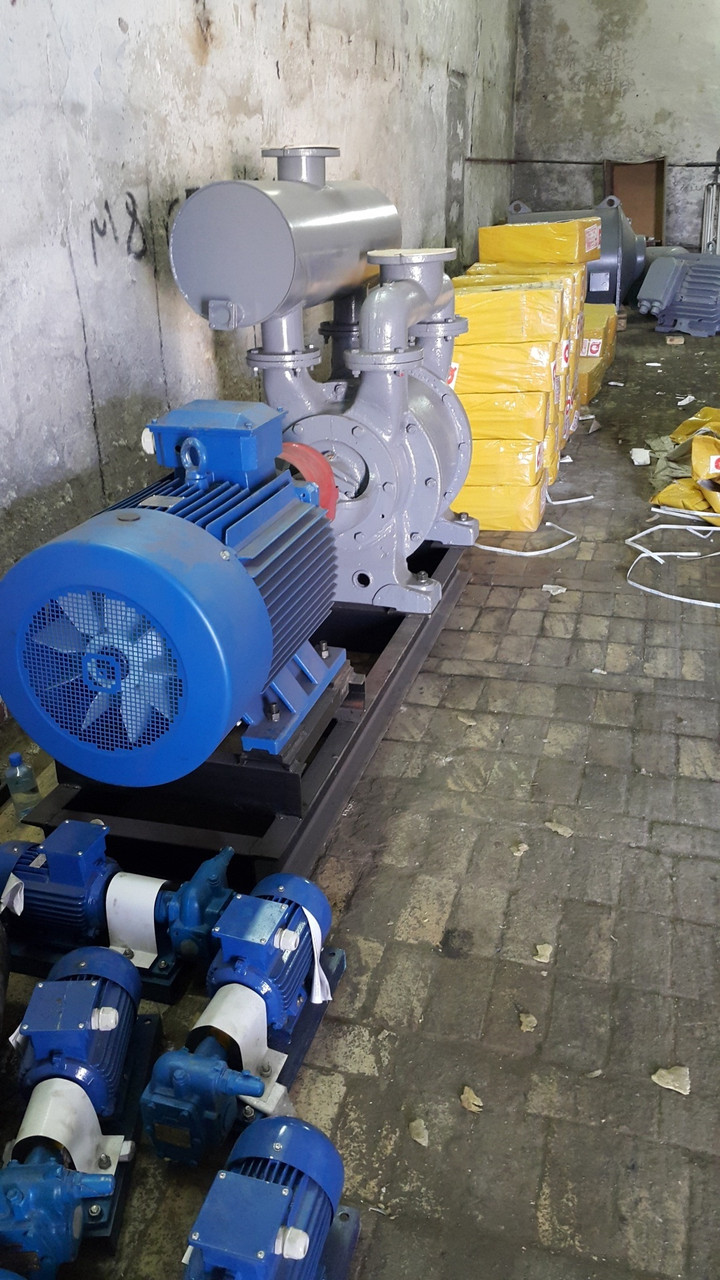

Вакуумный водокольцевой насос (аббревиатура – ВВН) – это помпа вакуумного типа действия, когда вакуум агрегатом создаётся за счёт лопастей, что вращают чистую воду или масло внутри агрегата на высокой скорости, создавая разницу давлений между ними, находящимися на разных стадиях вращения вокруг оси. Так, насос ВВН1-6 является одной из наиболее популярных моделей – и купить данный вакуумный насос вы можете у нас. Наша компания предлагает вам приобрести оборудование по оптимальным ценам, подходящим по конструкции и производительности для вашего производственного процесса.
Принцип работы
Вакуумная водокольцевая помпа за счёт использования силы вращения выполняет создание инерционного движения воды (или иной среды, зависимо от модели продукта) по кругу внутри корпуса. Разгоняющаяся жидкость создаёт непрерывно вращающийся круг, в центре которого – газообразная среда. В процессе вращения нижние лопатки полностью погружены в рабочую окружающую обстановку, выходя из которой, между ними создаётся вакуум, который засасывает газ, дым, влагу или иную газообразную субстанцию через входной патрубок помпы (данные агрегаты предназначены только для газообразных субстанций). Поворачиваясь вокруг оси, засосанная субстанция перемещается и, проходя точку максимального разрежения в верхней части рабочей области, начинает сжиматься, будучи зажатой между лопатками и жидким носителем. Доходя до точки максимального сжатия, перекачиваемое вещество попадает в выходное отверстие, из которого под действием силы выравнивания внутреннего и внешнего давлений выталкивается наружу.
Такое устройство механизма помогает не иметь никаких других движущихся элементов, кроме металлических лопастей, расположенных на одной жёстко закреплённой оси, и не иметь необходимости в смазке или трущихся уплотнителях. Двигатель конструктивно отмежёван от внутренней рабочей лопастной камеры, за счёт чего перекачиваемое вещество соприкасается только с лопастями, внутренними патрубками и вращающимся веществом, больше ни с чем.
Строение устройства
1. Корпус, внутри которого создаётся низкий вакуум (80 – 40 мм ртутного столба, но это значение может быть ещё лучше, если жидкость будет иметь высокую точку кипения (машинное масло, например), а перекачиваемое вещество будет охлаждаться).
2. Основание для крепления.
3. Патрубки с отверстиями для забора и выхода откачиваемого вещества и воды.
4. Электродвигатель.
5. Рабочее лопастное колесо.
6. Жидкостноотделительный бачок.
7. Жидкостные фильтры.
8. Поплавок-клапан, регулирующий уровень наполненности жидкостноотделительного бачка.
9. Антикавитационный клапан.
10. Вакуумметр.
На схеме представлен насос ВВН в разрезе, с указанием деталей
1 – крышка подшипника, 2 – гайка, 3 - резиновое кольцо, 4 – подшипник, 5 - болт,
6 – корпус подшипника, 7 – гайка, 8 – фонарь, 9 – лобовина левая, 10 –прокладка,
11-шпонка, 12 – корпус, 13 – колесо рабочее, 14 – лобовина правая, 15 – сальник,
16 – втулка, 17 – корпус подшипника, 18 – крышка сальника. 19 - вал. 20 – подшипник,
23 – шпонка,24 ,25, 26– крепеж, 29 – кольцо дистанционное, 30 – крепеж,
Достоинства и недостатки
Плюсы:
1) Малая чувствительность к загрязнению любой характеристики;
2) Конструктивная простота;
3) Высокая производительность;
4) Увеличенный запас ресурса (нет трущихся частей).
Минусы:
1) Так как вода постоянно выходит наружу вместе с нагнетаемым газом, то её необходимо улавливать и снова возвращать в систему через дополнительные трубопроводы, так сказать – закольцевать или использовать бачок;
2) Потеря основного рабочего раствора со временем, ввиду чего возникает необходимость пополнения;
3) Испарения внутри системы обуславливают необходимость в контроле внутрикорпусного давления насыщенных паров.
Применение
Помпа описываемого строения используется на различных производствах для:
· дегазации;
· массообмена;
· вакуумной пропитки;
· просушки и ускорения процессов просушки (например, табака, синтетических волокон, аминопластов и полиэтилена);
· сорбирования, в т.ч., вредных жидкостей;
· дистилляции и кристаллизации (при производстве красителей, удобрений из азота и т.п.);
· ускорения кондитерских процессов (варка карамели выполняется ускоренно при уменьшении загазованности окружающей обстановки).
Вот перечень сфер народного хозяйства и промышленности, где описываемые помпы нашли предметное применение:
1. Мыловарение.
2. Кондитерская сфера.
3. Нефтяная отрасль.
4. Парфюмерная.
5. Микробиологическая.
6. Медицинская (фармакология и изготовление медицинских приборов, инструментария и препаратов).
7. Бумажно-целлюлозная.
8. Сельское хозяйство (в частности, устройства доения коров).
9. Консервная промышленность.
10. Опреснение.
11. Выпаривание сахара.
12. При создании ликёроводочных изделий.
13. Производство цемента, газов, керамики и глины.
14. Производство и транспортирование различных сыпучих материалов.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ВВН
Например, насос ВВН1-6-УХЛ4 ТУ3648- 236 -05747979-2004, где :
- в данном случае цифра отсутствует перед аббревиатурой ввн, если есть цифра, 2ВВН, – это порядковый номер модернизации;
- Цифры после аббревиатуры ВВН1, ВВН2: обозначение номинального давления всасывания
- ВВН1 - 0,4 кгс/см2
ВВН2 - 0,2 кгс/см2 - 6 – производительность откачки воздуха, м3/мин;
- УХЛ – климатическое исполнение насоса;
- 4– категория размещения при эксплуатации.
- уплотнение вала бывает сальниковое, манжета, торцовое. В маркировке насоса тип уплотнения не отображается.
Типоразмер водокольцевых вакуумных насосов
Быстродействие л/сек (м³/мин) |
Остаточное давление, Мм рт.ст. |
Мощность и частота вращения э/д кВт/об/мин |
Габаритные размеры (LxBxH) мм |
Масса,кг |
|
|
|||||
Насос ВВН1-0,75 |
12,5(0,75) |
85 |
2,2 / 1500 |
815×332×315 |
81 |
Насос ВВНС-0,3 |
5 (0,3) |
45 |
1,1 / 1500 |
695×354×650 |
20 |
Насос ВВН 1-1,5 |
25 (1,5) |
45 |
5,5 / 1500 |
800х226х279 |
134 |
Насос ВВН-2 |
25 (1,8) |
45 |
4 / 1500 |
1145×385×720 |
80 |
Насос ВВН1-3 |
55 (3,3) |
45 |
5,5 / 1500 |
640×350×140 |
125 |
Насос 2ВВН 1-6 |
100 (6) |
45 |
11 / 1500 |
1435×590×980 |
400 |
Насос ВВН1-6 |
100 (6) |
45 |
15 / 1500 |
1840×710×1220 |
590 |
Насос ВВН 1-12 |
200 (12) |
45 |
22 / 1000 |
2012×660×1110 |
900 |
Насос ВВН 1-25 |
416 (25) |
45 |
75 / 750 |
2390×1080×1590 |
2100 |
Насос ВВН 2-50 |
833 (50) |
45 |
110 / 600 |
2920×1100×1835 |
2750 |
