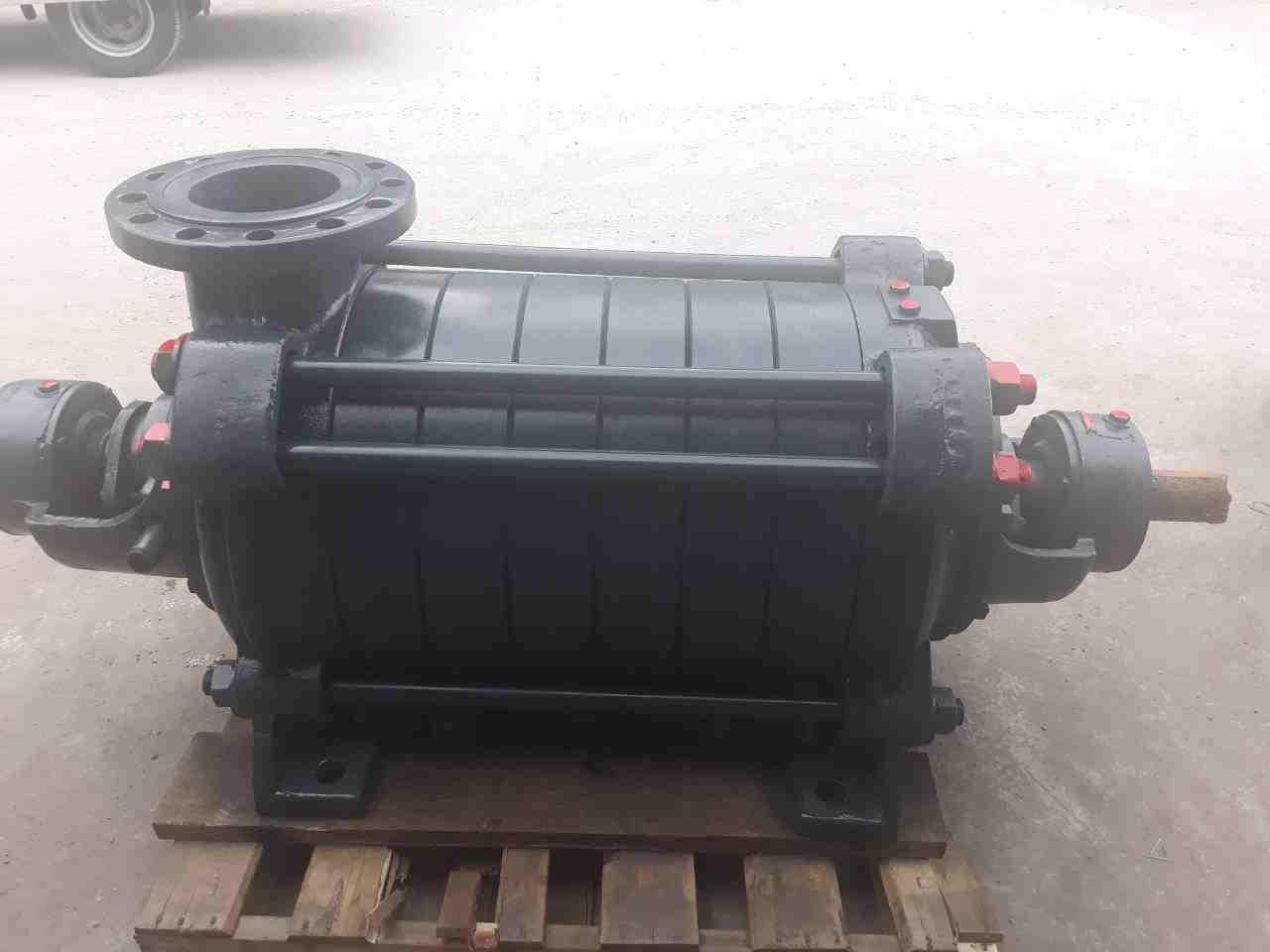

Насос ЦНС 300-420 секційний відцентровий для холодної води

Насос ЦНС 300-420 секційний відцентровий для холодної води

Характеристики насоса:

Подача - 300 м3.

Напор - 420 м.

Комплектується електродвигуном — 500 кВт, 1500 об./хв.

ПРИНЦИП РОБОТИ СМАКІВ типу ЦНС

Робота насоса ґрунтується на взаємодії лопаток обертового робочого колеса та рідини, що перекачується. Обертаючись, робоче колесо повідомляє круговий рух рідини, що розташована між лопатками. Внаслідок відцентрової сили рідина від центру колеса, що виникає, переміщається до зовнішнього виходу, а простір, що звільняється, знову заповнюється рідиною, що надходить із всмоктувальної труби під дією створюваного розрізання. Вийшовши з робочого колеса першої секції, рідина надходить у канали напрямного апарату та потім у друге робоче колесо з тиском, створеним у першій секції, звідки — у третє робоче колесо зі збільшеним тиском, створеним у другій секції тощо. Вийшла з останнього робочого колеса рідина через напрямний апарат надходить у кришку нагнітання і з неї в нагнітальний трубопровід. Під час роботи насоса, внаслідок тиску води на нерівні за площею бічні поверхні робочих коліс, виникає осьове зусилля, яке прагне змістити ротор насоса в бік всмоктування. Для врівноваження осьового зусилля в насосі передбачений розвантажувальний пристрій, що складається з диска розвантаження, кільця та втулки розвантаження й дистанційної втулки.
Рідина з останнього щабля проходить через кільцевий проміжок між втулкою розвантаження й дистанційною втулкою і тисне на диск навантаження з зусиллям, рівною сумою зусиль, що діють на робочі колеса, але спрямованим у бік нагнітання. Ротор насоса виявляється врівноваженим, Рівність зусиль встановлюється автоматично. Стільник, що виходить із розвантажувальної камери, охолоджує сальник із боку нагнітання. Сальник із боку всмоктування омивається рідиною, що надходить під тиском із всмоктувального трубопроводу. Рідина, проходячи по сорочці, вала через сальникове набиття, запобігає засмоктуванню повітря в насос і одночасно охолоджує сальник. Велика частина рідини проходить через проміжок між сорочкою вала та втулкою гідрозакрива в порожнину всмоктування, частина проходить між сорочкою вала та сальником із боку всмоктування, охолоджуючи його, інша частина виходить назовні через штуцер. Затяжка сальника має забезпечувати можливість просочування рідини, що перекачується між валом і сальником назовні в кількості 5-15 л/год. Менша кількість свідчить про зайве затягування сальника, що збільшує втрати на тертя і пришвидшує знос сорочки вала та гайки ротора. Ротор насоса приводиться у обертання електродвигуном, приєднаним до насоса через пружну втулово-пальцеву муфту, що складається з двох півмуфт (насоса й електродвигуна) і пальців із гумовими втулками. Напрямок обертання ротора насоса за годинниковою стрілкою, якщо дивитися з боку електродвигуна. Насос і електродвигун встановлюються на загальній фундаментальній плиті так, щоб між півмуфтами залишався проміжок 10 мм за ротора насоса, зрушивши до відмови в бік всмоктування.
Монтаж електрообладнання відбувається відповідно до вимог ГОСТ 12.2.007.0-75.
Перед експлуатацією електродвигун агрегата має бути заземлений.
