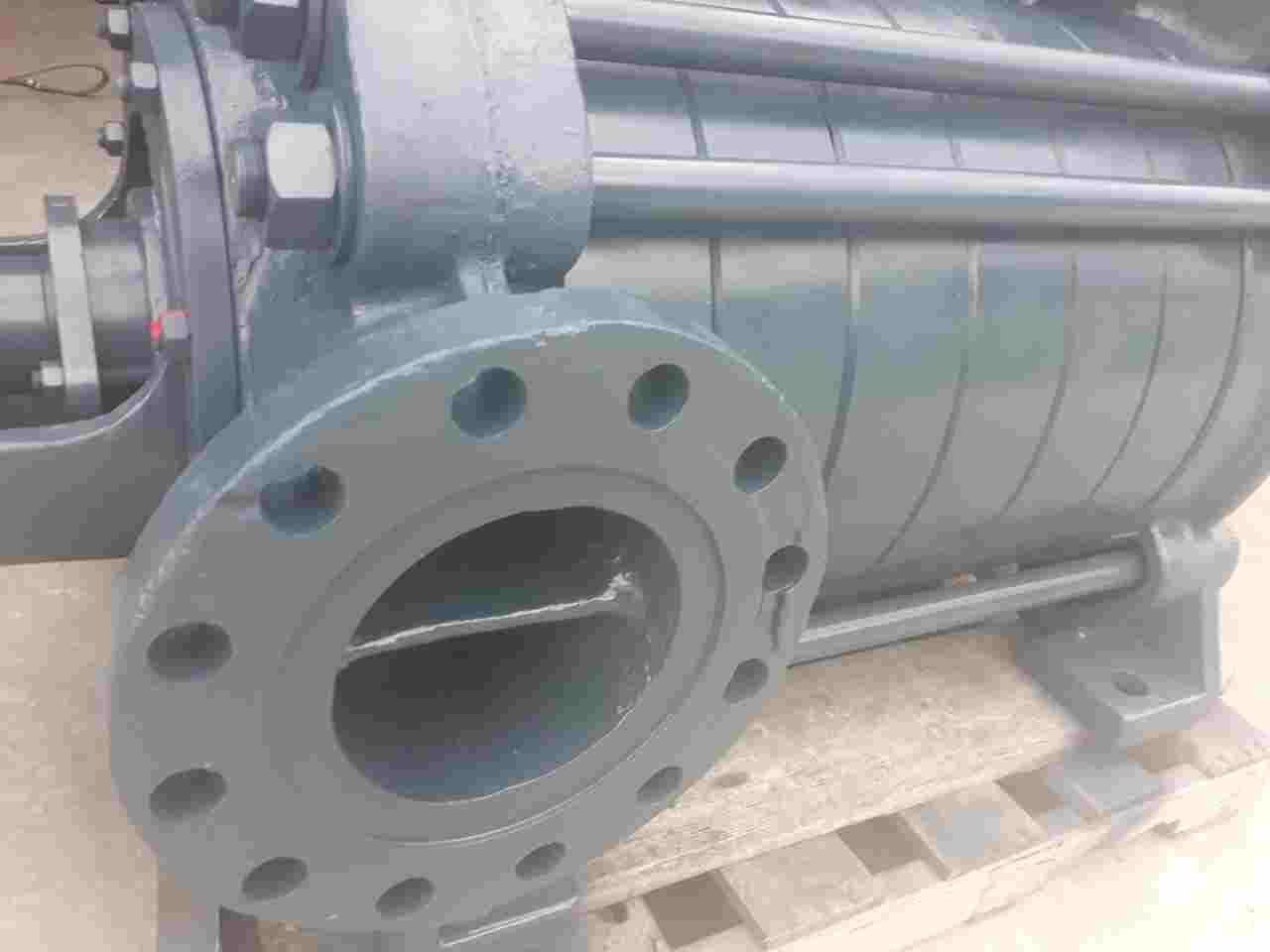

Насос ЦНС 300-180 секційний відцентровий для холодної води

від 305 100 ₴

  • Готово до відправки
Насос ЦНС 300-180 секційний відцентровий для холодної води
Насос ЦНС 300-180 секційний відцентровий для холодної водиГотово до відправки
від 305 100 ₴
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Насос ЦНС 300-180 секційний відцентровий для холодної води



Характеристики насоса:

Подача - 300 м3.

Напор - 180 м.

Комплектується електродвигуном — 250 кВт, 1500 об./хв.

ПРИНЦИП РОБОТИ НАСОСУ типу ЦНС

Робота насоса ґрунтується на взаємодії лопаток обертового робочого колеса та рідини, що перекачується. Обертаючись, робоче колесо повідомляє круговий рух рідини, що розташована між лопатками. Внаслідок відцентрової сили рідина від центру колеса, що виникає, переміщається до зовнішнього виходу, а простір, що звільняється, знову заповнюється рідиною, що надходить із всмоктувальної труби під дією створюваного розрізання. Вийшовши з робочого колеса першої секції, рідина надходить у канали напрямного апарату та потім у друге робоче колесо з тиском, створеним у першій секції, звідки — у третє робоче колесо зі збільшеним тиском, створеним у другій секції тощо. Вийшла з останнього робочого колеса рідина через напрямний апарат надходить у кришку нагнітання і з неї в нагнітальний трубопровід. Під час роботи насоса, внаслідок тиску води на нерівні за площею бічні поверхні робочих коліс, виникає осьове зусилля, яке прагне змістити ротор насоса в бік всмоктування. Для врівноваження осьового зусилля в насосі передбачений розвантажувальний пристрій, що складається з диска розвантаження, кільця та втулки розвантаження та дистанційної втулки.
Рідина з останнього щабля проходить через кільцевий проміжок між втулкою розвантаження й дистанційною втулкою і тисне на диск навантаження з зусиллям, рівною сумою зусиль, що діють на робочі колеса, але спрямованим у бік нагнітання. Ротор насоса виявляється врівноваженим, Рівність зусиль встановлюється автоматично. Розвантажувальної камери рідина охолоджує сальник із боку нагнітання. Сальник із боку всмоктування омивається рідиною, що надходить під тиском із всмоктувального трубопроводу. Рідина, проходячи сорочкою, вала через сальникове набиття, запобігає засмоктуванню повітря в насос і одночасно охолоджує сальник. Велика частина рідини проходить через проміжок між сорочкою вала та втулкою гідрозакрива в порожнину всмоктування, частина проходить між сорочкою вала та сальником із боку всмоктування, охолоджуючи його, інша частина виходить назовні через штуцер. Затяжка сальника має забезпечувати можливість просочування рідини, що перекачується між валом і сальником назовні в кількості 5-15 л/год. Менша кількість свідчить про зайве затягування сальника, що збільшує втрати на тертя і прискорює знос сорочки вала та гайки ротора. Ротор насоса приводиться у обертання електродвигуном, приєднаним до насоса через пружну втулово-пальцеву муфту, що складається з двох півмуфт (насоса й електродвигуна) і пальців із гумовими втулками. Напрямок обертання ротора насоса за годинниковою стрілкою, якщо дивитися з боку електродвигуна. Насос і електродвигун встановлюються на загальній фундаментальній плиті так, щоб між півмуфтами залишався проміжок 10 мм під час ротора насоса, зміщеним до відмови в бік всмоктування.
Монтаж електрообладнання відбувається відповідно до вимог ГОСТ 12.2.007.0-75.
Перед експлуатацією електродвигун агрегата має бути заземлений.

Характеристики
Основні
Максимальний напір180 м
Пропускна здатність300 куб.м/год
Гарантійний термін12 міс
Користувальницькі характеристики
Подача300 м3.
ТипВідцентровий
Комплектується електродвигуном250 кВт, 1500 об/хв.
Інформація для замовлення
  • Ціна: від 305 100 ₴
