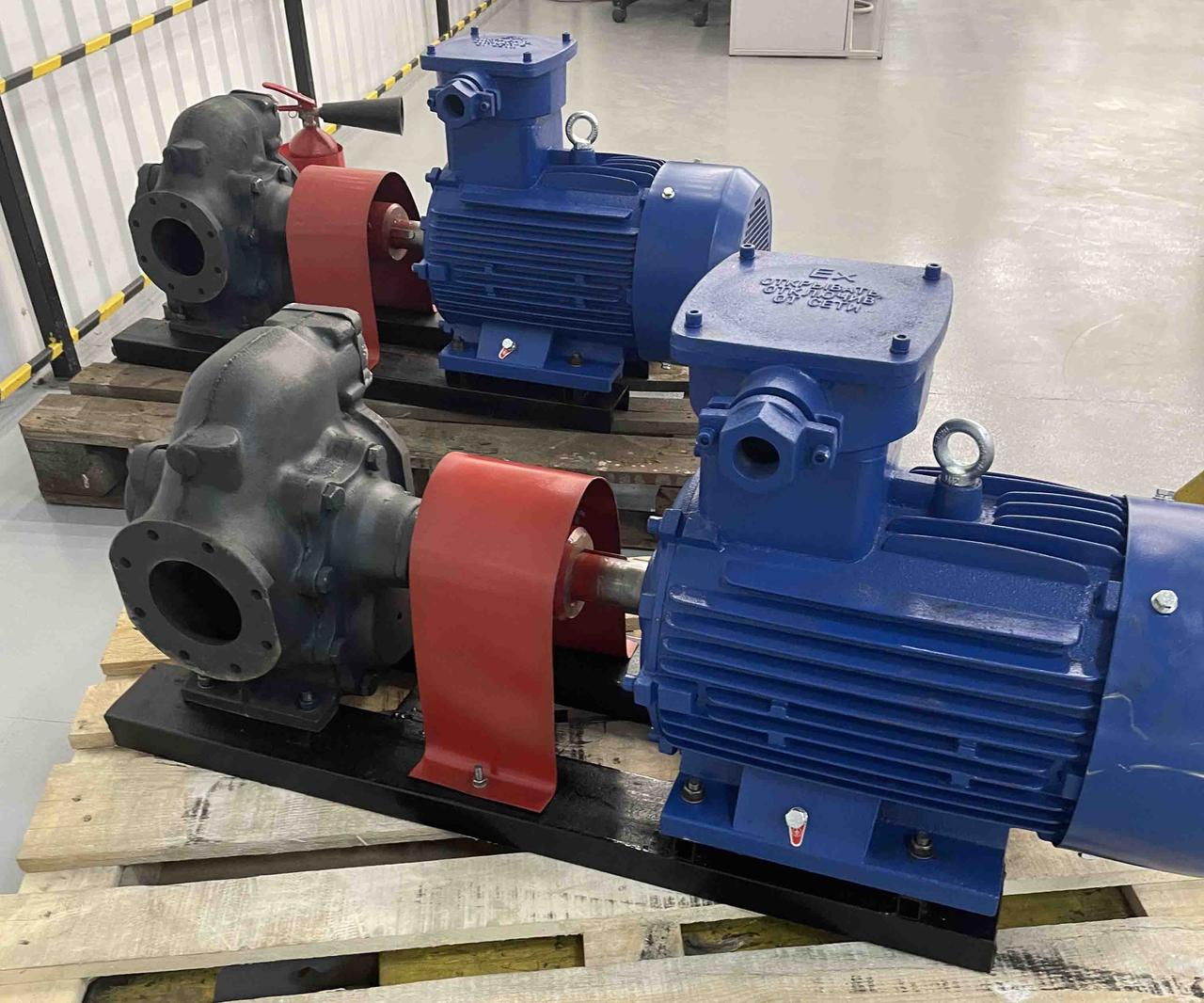

Насос Ш 40-4-19,5/4-1 шестеренчатий для перекачування масла Ш40/4

Насос Ш 40-4-19,5/4-1  шестеренчатий для перекачування масла Ш40/4

Технічні характеристики насоса Ш 40-4-19,5/4-1

Подавання — 19,5 м3/год

Тиск насоса — 4 кгс/см2

Частота обертання — 1000 об/хв

Потужність двигуна, не більш ніж — 5,5 кВт

Вакууметрична висота всмоктування — 5 м

ККД насоса в агрегаті — не менш ніж 49 %

Маса насоса — 50 кг

Маса агрегату — 170 кг

Середовище перекачування: масло, нафта, мазут, дизельне паливо.

Ш 40-4-19,5/4-1 – це шестеренчатий масляний насос, розроблений для ефективного перекачування різних рідин, включаючи олію, дизельне паливо, мазут, рапсову олію, пічне паливо, солідол, нафту та нафтовмісні рідини з в'язкістю, що не перевищує 2250 стокс (Ст).

Конструкція насоса Ш 40-4-19,5/4-1:

Конструктивно є об'ємними насосами. Роль робочого органа відіграють шестерні. Під час обертання шестерень на стороні всмоктування створюється розрідження, і рідина під перепадом тиску (атмосферний і на всмоктування насоса) заповнює порожнини між зубами шестерні, переміщається в бік нагнітання й витісняється в нагнітальний патрубок.

Перекачувальна рідина:

В'язкість рідини, що перекачується від 0,018 10-4 до 22,00 10-4 м3/с (1,08:300 °C) температурою до +70 °C (за запитом замовника можливе виготовлення до 150 °C, необхідно обмовити під час замовлення). Нижня межа в'язкості обмежується змащувальною здатністю перекачуваної рідини, верхня — потужністю електродвигуна та всмоктувальною здатністю насоса.

Сфера застосування:

Призначені для перекачування нафтопродуктів без механічних домішок: олії, мазута, нафти температурою до 343 К (70 °C) і дизельного палива температурою до 40 °C, що легко застигають рідин типу парафіну та інших, що мають змащувальну здатність і не викликають корозію робочих органів насоса. Застосовується в системах подавання палива та нафтопродуктів, а також для подавання мазута в котельних установках.

Матеріал основних деталей:

Насосів з індексом Б — гідравлічна частина (крім роторів) — з бронзи Бр.03 Ц7С5Н1; провідний і ведомий ротори зі сталі 18ХГТ; допускається виготовлення задньої кришки, армованої сталевим листом; насосів без індексу — гідравлічна частина з чавуну СЧ; ведомий і провідний ротори зі сталі 18ХГТ.

Умовні позначення електронасосного агрегата:
Наприклад: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89

· Ш — шестеренчатий
НМШ — насос для масла шестеренчатий на лапах
НМШФ — насос для масла шестеренчатий фланцевий
НМШГ — насос для масла шестеренчатий з обігрівом (охолодження) корпусу

· 0,6 — подавання насоса в літрах на 100 обертів

· 25 — найбільший тиск насоса, кгс/см2

· 0,25 — подавання насоса в агрегаті, м3/год

· 25 — тиск на виході з насоса в агрегаті, кгс/см2

· Ю — умовне позначення матеріалу проточної частини насоса
без позначення — чавун
Б - бронза
Ю — алюміній і його сплави
К — неіржавка сталь

· 3 — виготовлення двигуна (морське)

· ТУ 26-06-1558-89 — позначення технічних умов

Також випускаються насоси таких маркувань: НМШ 2-40-1,6/16; НМШ 5-25-2,5/6; НМШ 5-25-4,0/4; НМШ 5-25-4,0/10; НМШ 5-25-4,0/25; НМШ 8-25-6,3/2,5;НМШ 8-25-6,3/10; НМШ 8-25-6,3/25; НМШ 12-25-10/4; НМШ 12-25-10/10; НМШ 32-10-18/4-1; НМШ 32-10-18/4-5; НМШ 32-10-18/6-1;НМШ 32-10-18/6-5; НМШ 32-10-18/10-1; НМШ 32-10-18/10-5; НМШГ 8-25; НМШГ 20-25; НМШГ 20-25-14/10; НМШГ 120-10; НМШФ 0,6-25-0,25/10Ю; НМШФ 0,6-25-0,25/25Ю; НМШФ 0,6-25-0,40/25Ю; НМШФ 0,8-25-0,63/10Ю; НМШФ 0,8-25-0,63/25Ю; Ш 3,2-25-0,6/6К-Рп-1; Ш 3,2-25-0,6/6К-Рп-1М; Ш 3,2-25-1,6/16К-1; Ш 40-4-19,5/4-1; Ш 40-4Т-19,5/4-1; Ш 40-4-19,5/4-5; Ш 40-4Т-19,5/4-5; Ш 40-4-19,5/4-7; Ш 40-4-19,5/4-10; Ш 40-4Т-19,5/4-10; Ш 40-4-19,5/4-11; Ш 40-4Т -19,5/4-11; Ш 40-4-19,5/4Б-1; Ш 40-4-19,5/4Б-5; Ш 40-4-19,5/4Б-7; Ш 40-4-19,5/4Б-10; Ш 40-4-19,5/4Б-11; Ш 40-4-19,5/6; Ш 40-4-19,5/6Б; Ш 80-2,5-37,5/2,5-1; Ш 80-2,5-37,5/2,5Б-1; Ш 80-2,5Т-37,5/2,5-1; Ш 80-2,5-37,5/2,5-5; Ш 80-2,5-37,5/2,5Б-5; Ш 80-2,5Т-37,5/2,5-5; Ш 80-2,5-37,5/2,5-10; Ш 80-2,5-37,5/2,5Б-10; Ш 80-2,5Т-37,5/2,5-10; Ш 80-2,5-37,5/2,5-11; Ш 80-2,5-37,5/2,5Б-11; Ш 80-2,5Т-37,5/2,5-11; Ш 80-2,5-30/6-10; Ш 80-2,5-30/6Б-10; Ш 80-2,5-30/6-11;Ш 80-2,5-30/6Б-11.
