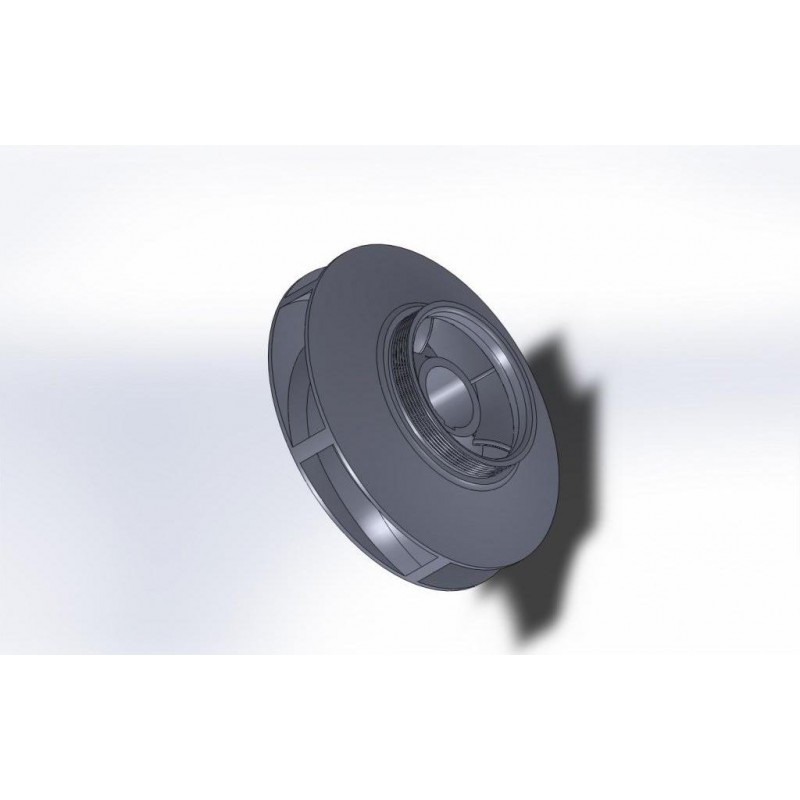

Робоче колесо насоса К 150-125-250, запчастини насоса К 150-125-250

Робоче колесо насоса К 150-125-250, запчастини насоса К 150-125-250

Основні технічні характеристики робочого колеса насоса К 150-125-250:

Номінальний діаметр робочого колеса К 150-125-250 — 276 мм;

Матеріал виготовлення робочого колеса К 150-125-250 — сірий чавун;

Діаметр під вал робочого колеса К 150-125-250 — 20 мм;

Діаметр великого диска робочого колеса К 150-125-250 — 40 мм.

Колесо робоче або як його ще називають: крильчатка насоса або турбінка насоса К 150-125-250 закріплена жорстко на валу всередині равлика насоса, корпус робочого колеса спіральної форми. Робоче колесо, крильчатка, турбінка насоса К 150-125-250 складається з дисків: заднього та переднього. Між переднім і заднім диском розташовані лопаті. Лопатки колеса насоса від радіального напрямку відігнуті в сторону, яка розташована в протисмугову сторону протисмугова обертання робочого колеса. Насос з'єднується з трубопроводом за допомогою патрубків. Під час наповнення корпусу насоса (вулички) рідиною з вхідного трубопроводу під час обертання робочого колеса, що розміщена в його каналах перекачувальна рідина (між лопатями) під час впливу відцентрової сили відштовхується до краю колеса від центру. Завдяки цьому відбувається розрідження в центрі колеса, а на виході з насоса зростає тиск. Надалі з насоса перекачувана рідина починає надходити в напірний трубопровід. Так само тиск усередині насоса зменшується, і рідина всмоктується з вхідного трубопроводу. Унаслідок цих рухів насос виконує постійне перекачування рідини з трубопроводу, що всмоктується, в напірний.

Приклад розшифрування насоса консольного К 80-65-160:
