Вакуумний золотниковий насос АВЗ-90

Насос АВЗ-90 вакуумний золотниковий

Вакуумний золотистий насос АВЗ-90 призначений для відкачування повітря, неагресивних газів і парогазових сумішей, попередньо очищених від крапельної вологи та механічних забруднень, за температури довкілля від 10 °C до 35 °C, а також для створення попереднього розрядження (100-200 мбар) у високовакуумних установках.

Технічна характеристика насоса АВЗ-90.

Вакуумний насос АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д опис: насоси АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д двоступеневі послідовної дії.

Вакуумні насоси АВЗ-90 і насоси АВЗ-180? це одноступеневі насоси паралельної дії.

Агрегати типу АВЗ-90 конструкція: агрегати складаються з насос АВЗ-90, двигуна та кліногенного передавання.

Матеріали виготовлення проточної частини насоса АВЗ-125Д сірий чавун або стали звичайних марок. Ущільнення вала насоса манжетне. Насос АВЗ-90 і електродвигун (разом становлять агрегат АВЗ) монтуються на загальній фундаментній рамі або плиті; маса фундаменту має перевищувати масу агрегату у 2...3 рази; передавання обертального руху від електродвигуна до насоса здійснюється клиноремною передачею.

Характеристика насоса АВЗ-90. Обмеження.

- вакуумні насоси АВЗ-90 непридатні для відкачування агресивних середовищ, що вступають у реакцію зі змащувальними оліями та чорними металами;

- вакуумні насоси АВЗ-90 непридатні для перекачування серед однієї ємності в іншу;

- гранично допустима концентрація парів вуглеводнів, оливного туману в повітрі має відповідати вимогам безпеки ГОСТ 38.01402-86;

- не допускаються: робота насосів АВЗ-90 без охолодження; перегрівання насоса; викид відкачуваних газів у приміщення, де встановлені агрегати; пуск агрегату без попереднього заповнення оливовідділювача вакуумною оливою; перевищення вихідного тиску через Щодо атмосферного більш ніж на 9,3 кПа (70 ммрт.ст)

Основні характеристики насоса АВЗ-90 швидкота дії, граничний залишковий тиск, габарити та маса. Усоловні позначення, що застосовуються в описі насоса та характеристиках насоса АВЗ: АВЗ — агрегат вакуумний золотниковий; цифри після літер — швидкість дії (л/с); буква Д — двоступеневий.

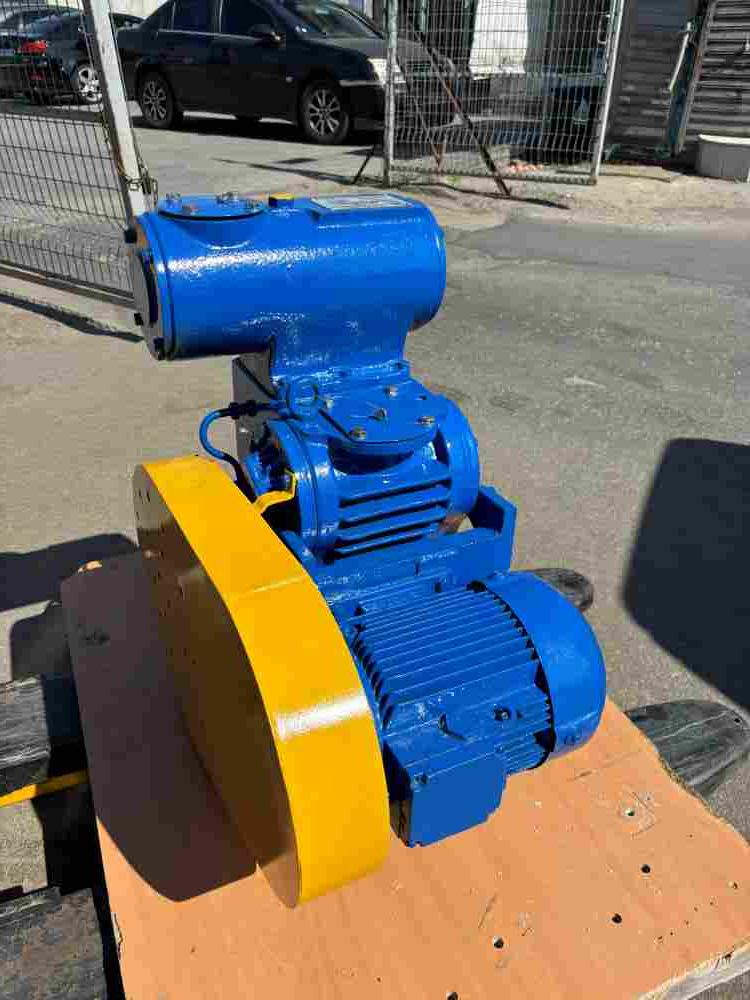

Агрегат АВЗ-90 складається з насоса, оливовідділювача, двигуна, змонтованого на основі, закріпленого на корпусі насоса. Передавання обертального руху від двигуна до насоса здійснюється за допомогою ременів клинових. Натяг ременів забезпечується натяжними гвинтами. Шкиви насоса та двигуна після їх встановлення та закріплення агрегату закриваються огорожею. Зверху на корпус насоса встановлюється оливовідділювач. Вхідний і вихідний патрубки закриті заглушками.

Аналогом насоса АВЗ-90 є насоси: насос НВЗ-75, насос ВН-4.

Застосовується в більшості галузей промисловості та господарства:

- фармацевтика;

- медична;

- хімічна;

- легка;

- важка;

— харчова промисловість і багато інших.
