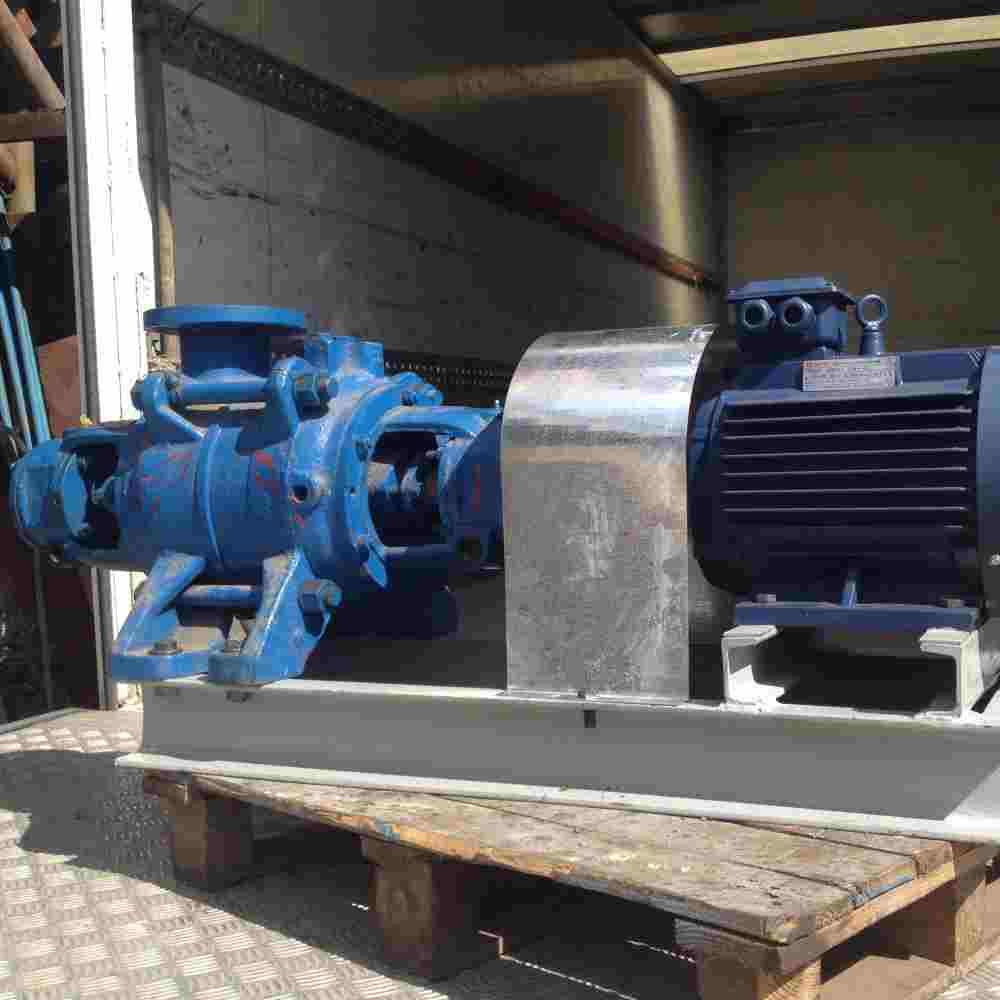

Насос ЦНС 13-175 секційний відцентровий для холодної води

  • В наявності

33 600 грн

+380 (99) 359-01-35
Отдел продаж
  • +380 (98) 837-51-08
    Отдел продаж
  • +380 (98) 745-77-40
    бухгалтерия
  • +380 (97) 499-11-06
    Viber, WhatsApp, Telegram
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Насос ЦНС 13-175 секційний відцентровий для холодної води
Насос ЦНС 13-175 секційний відцентровий для холодної водиВ наявності
33 600 грн
+380 (99) 359-01-35
Отдел продаж
  • +380 (98) 837-51-08
    Отдел продаж
  • +380 (98) 745-77-40
    бухгалтерия
  • +380 (97) 499-11-06
    Viber, WhatsApp, Telegram
Купити

Опис

Насос ЦНС 13-175 секційний відцентровий для холодної води


Характеристики насоса:

Подача - 13 м3.

Напір - 175 м.

Комплектується електродвигуном - 18,5 кВт, 3000 об/хв.

ПРИНЦИП РОБОТИ НАСОСА типу ЦНС

Робота насоса заснована на взаємодії лопаток обертового робочого колеса і рідини. Обертаючись, робоче колесо повідомляє круговий рух рідини, що знаходиться між лопатками. Внаслідок виникаючої відцентрової сили рідина від центру колеса переміщується до зовнішнього виходу, а звільнене простір знову заповнюється рідиною, що надходить з всмоктуючої труби під дією створюваного розрідження. Вийшовши з робочого колеса першої секції, рідина надходить у канали направляючого апарату і потім на друге робоче колесо з тиском, створеним в першій секції, звідки - в третє робоче колесо із збільшеним тиском, створеним у другій секції і т. д. Вийшла з останнього робочого колеса рідина через направляючий апарат надходить в кришку нагнітання і з неї в нагнітальний трубопровід. Під час роботи насоса, внаслідок тиску води на нерівні за площею бічні поверхні робочих коліс, виникає осьове зусилля, яке прагне змістити ротор насоса в бік всмоктування. Для врівноваження осьового зусилля в насосі передбачено розвантажувальний пристрій, що складається з диска розвантаження, кільця і втулки розвантаження та дистанційної втулки.
Рідина з останньої сходинки проходить через кільцевий зазор між втулкою розвантаження та дистанційною втулкою та тисне на диск рагрузки із зусиллям, рівним сумі зусиль, що діють на робочі колеса, але спрямованим у бік нагнітання. Ротор насоса виявляється врівноваженим, рівність зусиль встановлюється автоматично. Виходить з розвантажувальної камери охолоджує рідина сальник з боку нагнітання. Сальник з боку всмоктування омивається рідиною, що надходить під тиском з всмоктувального трубопроводу. Рідина, проходячи по сорочці вала через сальникову набивку, попереджає засмоктування повітря в насос і одночасно охолоджує сальник. Велика частина рідини проходить через зазор між сорочкою валу і втулкою гідрозатвори в порожнину всмоктування, частина проходить між сорочкою валу і сальником з боку всмоктування, охолоджуючи його, інша частина виходить назовні через штуцер. Затягування сальника повинна забезпечувати можливість просочування рідини між валом і сальникової набиванням назовні в кількості 5-15 л/ч. Менша кількість свідчить про надмірному затягуванні сальника, що збільшує втрати на тертя і прискорює знос сорочки вала і гайки ротора. Ротор насоса приводиться в обертання електродвигуном, приєднаним до насоса через пружну втулочно-пальцеву муфту, що складається з двох напівмуфт (насоса та електродвигуна) і пальців з гумовими втулками. Напрям обертання ротора насоса за годинниковою стрілкою, якщо дивитися з боку електродвигуна. Насос і електродвигун встановлюються на загальній фундаментній плиті так, щоб між напівмуфтами залишався зазор 10 мм при роторі насоса, зсунутому до відмови в бік всмоктування.
Монтаж електроустаткування здійснюється відповідно до вимог ГОСТ 12.2.007.0-75.
Перед експлуатацією електродвигун агрегату повинен бути заземлений.



Характеристики

Основні
Виробник  Пінський дослідно-механічний завод
Користувацькі характеристики
ТипВідцентровий
Напір175 м. м.в.ст.
Подача13 м3.
Комплектується електродвигуном18,5 кВт, 3000 об/хв.

Інформація для замовлення

  • Ціна: 33 600 грн
