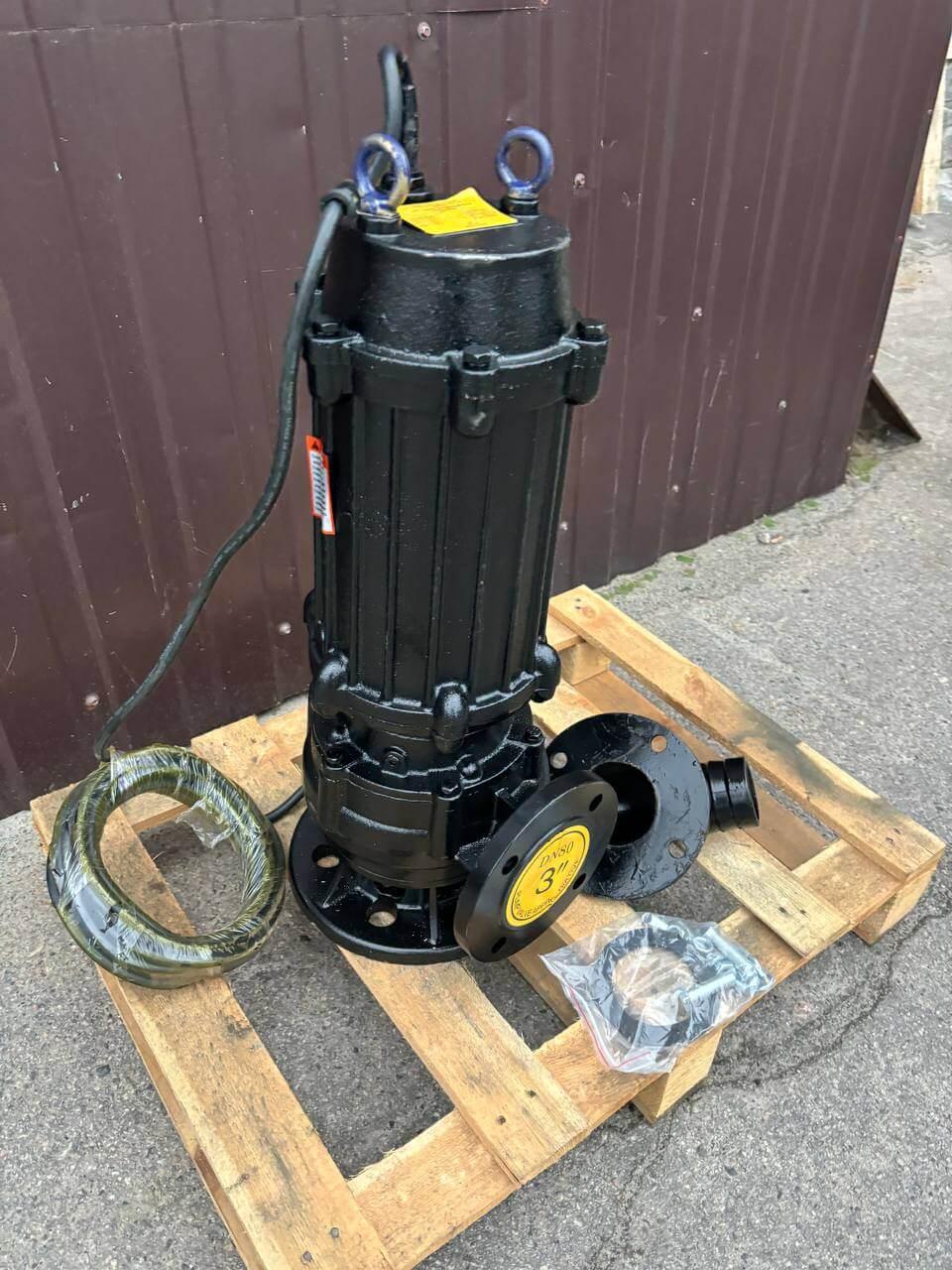

Насос ЦМФ 300-10

Насос ЦМФ 300-10

Основні технічні характеристики насоса ЦМФ 300-10:

Висота L — 1025 мм;

Максимальний поперечний розмір В — 490 мм;

Умовний прохід шланга ДК — 100 мм;

Приєднувальний діаметр отворів для патрубка D — 133 мм;

Розмір отворів для різі? M10-H6;

Коліщатості отворів — 3;

Маса в зборі — 200 кг;

Умовне позначення фекального насоса ЦМФ на прикладі насоса ЦМФ 50-25:

Ц – відцентровий;

М – моноблоковий;

Ф – фекальний насос;

50 – подача насоса, м3/ч;

25 – напор насоса, м.

Заглибні насоси ЦМФ:

Пересувні заглибні моноблокові відцентрові насоси типу ЦМФ призначені для перекачування фекальних рідин температурою до 45 °C, з pH 6-8, щільністю до 1100 кг/м3, з вмістом механічних домішок (солома, кормові відходи тощо) до 6% по об'єму, завдовжки не більш ніж 100 мм, завтовшки не більш ніж 20 мм. Електронасоси типу ЦМФ широко використовуються як пересувний засіб для аварійного відкачування стічних і фекальних вод із каналізаційних колодязів, підвалів, відстійників тощо, а також для роботи в спеціально пристосованих каналізаційних колодязях, включених у системи каналізації. Насос не призначений для перекачування рідин у вибухо- та пожежонебезпечних умовах.

Конструкція:

Приводом насоса ЦМФ слугує вбудований трифазний асинхронний "сухий" електродвигун із короткозамкнутим ротором. Внутрішня порожнина електродвигуна з боку валу, що виводиться, відокремлена від проточної частини насоса подвійним торцевим ущільненням, що працює в роздільній камері. У камеру заливається олія для змащування та відведення тепла від пар тертя, олія також є затвором, що перешкоджає проникненню рідини в порожнину електродвигуна. Конструкція насосної частини насоса ЦМФ дає змогу перекачувати сильно забруднену рідину з великим вмістом механічних домішок (макс. розмір частинок до 30 мм). Вузол ущільнення вала складається з двох імпортних торцевих ущільнень, об'єднаних у загальному корпусі, що дає змогу швидко та якісно замінювати ущільнення у разі появи протікання. Електронасоси обладнані комплексним захистом, що містить захист від «холодного» ходу, термо- та вологозахисту.

Переваги заглибного насоса ЦМФ:

1. висока надійність і довговічність під час роботи в екстремальних умовах експлуатації;

2. невисока ціна, порівнюючи з імпортними та вітчизняними аналогами;

3. простота монтажу й експлуатації;

4. повна ремонтопридатність за короткі терміни (повна розбирання зі складкою — приблизно 1 година) з використанням мінімальної кількості універсального інструменту.

Конструкція насосної частини дає змогу перекачувати рідини з великим вмістом механічних домішок (максимальний розмір неабразивних частинок до 30 мм). Вузол ущільнення вала складається з двох імпортних торцевих ущільнень, об'єднаних у загальному корпусі, що дає змогу швидко та якісно замінювати ущільнення у разі появи протікання. Електронасоси ЦМФ обладнані комплексним захистом, що містить захист від «холостого» ходу, термо- та вологозахисту.
