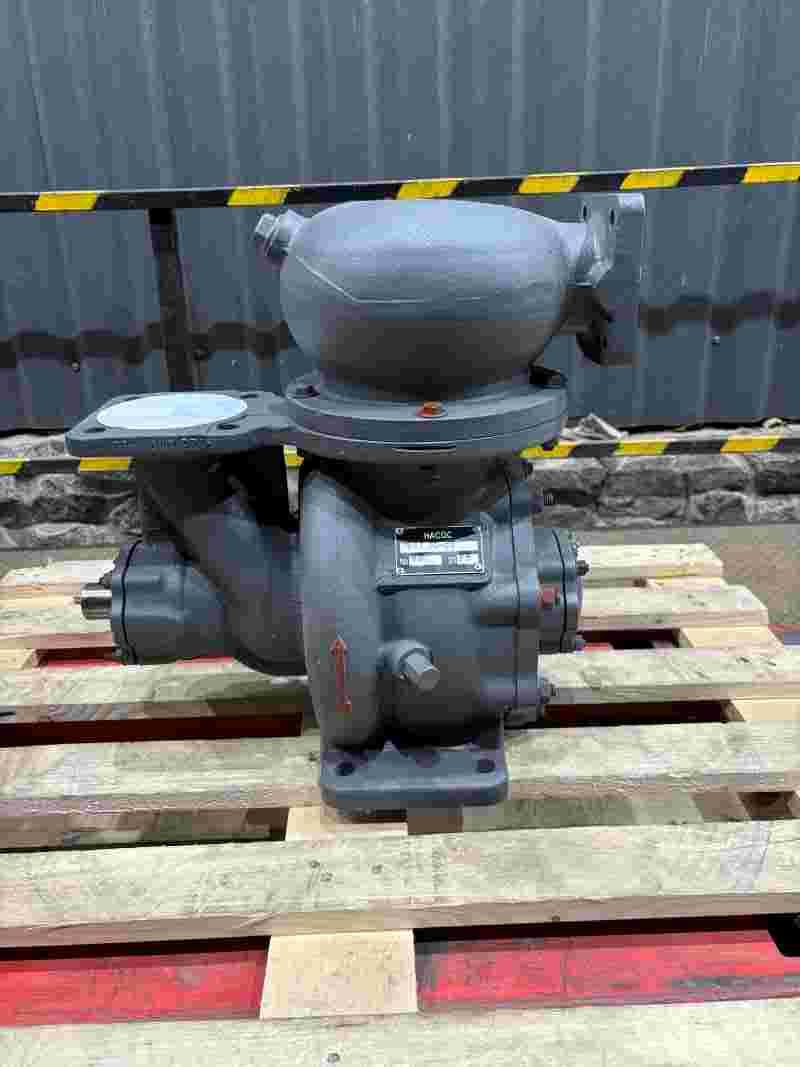

Насосний агрегат АСЦЛ 20/24 з ел.дв. 22 кВт/1500об для палива

Насосний агрегат АСЦЛ 20/24 з ел.дв. 22 кВт/1500об для топлива

Самовсмоктувальний насосний агрегат АСЦЛ 20-24 працює від електродвигуна потужністю 18,5 кВт і призначений для перекачування чистих без механічних домішок рідин: води, бензину, гасину, спирту, продукту ТМ-285 та інших нейтральних рідин в'язкість не більш ніж 2*10-5 м2/с і температурою від 233 К до 323 К (від -40 °C до +50 °C) і щільністю не більш ніж 1000 кг/м3.

Насос СЦЛ 20/24 — самовсмоктувальний, відцентрово-вихровий, двоступеневий, горизонтальний.

Перший ступінь — відцентровий насос із робочим колесом закритого типу та спіральним відведенням круглого перерізу, забезпечує високі кавітаційні якості.

Другий ступінь — вихровий насос із вихровим робочим колесом закритого типу та відкритим каналом, забезпечує високу напірність. Оригінальна конструкція вихрового щабля дає змогу завдяки врівноваженню осьових сил забезпечувати самоцентрування вихорового робочого колеса, виключає тертя його торців об корпус і гарантує надійність насоса.

Самовсмоктування здійснюється спеціальним пристроєм (повітря), встановленим на виході з другого ступеня. Ротор обертається на двох кулькопідшипникових опорах. Ущільнення вала — торцеве. Насос здійснюється лівого та правого обертання (з боку вхідного кінця вала насоса). Деталі проточної частини виготовляються з алюмінієвого сплаву та бронзи. Насос постачається в зібраному вигляді та не вимагає розбирання та збирання під час монтажу та розконсервації. Може експлуатуватися в районах помірного або тропічного клімату та в країнах із промисловою частотою струму 60 Гц.

Пам'ята споживачеві насосного агрегату АСЦЛ-20-24

Увага: зусилля трубопроводу не має передаватися насосу. Не запускати насос у разі закритої напірної засувки. Пуск не заповненого рідиною насоса заборонений. Не допускайте роботу насоса в режимі самовсмоктування понад 5 хв. Рідина, що міститься в насосі, нагріється й може статися заклинювання робочої частини.

Основні параметри та характеристики

Частота обертання, об/хв — 1450

Подавання, м3/год — 32

Напір, м — 54

Потужність, кВт — 22

КПД насоса, % - 33

Допустимий кавітаційний запас, м — 1,5

Висота самоусмоктування, м — 5,5

Габаритні розміри, мм — 478х460х285

Маса, кг — 275
