Редуктор черв'ячний одноступеневий Ч-100
від 6 400 ₴
- Готово до відправки
- +380 (96) 905-17-80Отдел продаж
Редуктор черв'ячний одноступеневий Ч-100
ТОВ "ППА Технологія" є постачальником якісних редукторних механізмів.
Редуктор — це механічний пристрій, який передає та перетворює крутний момент, маючи водночас ординарну або ж множинну кількість механічних передач. Редуктори застосовуються в різних галузях господарства та використовуються в різних агрегатах. Головними характеристиками редукторних механізмів слугують: коефіцієнт корисної дії, кількість валів, їхні кутові швидкості, тип ступенів і передач, передавальне відношення та потужність, а також крутний момент і швидкість обертання основного вала. Основним завданням редуктора є перетворення швидкості обертання, залежно від наших потреб, у велику або меншу, змінюючи водночас обертальний момент. Так редуктор, що перетворює велику швидкість обертання на меншу, називається — демультиплікатор. Мультиплікатор так само перетворює меншу швидкість обертання на велику, знижуючи водночас обертовий момент.
Залежно від принципу дії редукторні механізми діляться на кілька типів. Основним класифікатором є тип механічних передач. Відповідно до нього редукторні механізми бувають:
1. Циліндричні редуктори ЦУ, 1 ЦП, 1Ц2У, 1Ц2Н, 1 МЦ2С, РМ складаються з корпусу, у якому поміщені робочі колеса, вали з підшипниками та система їх змазки. За принципом дії вони демультиплікатори.
Ці типи редукторів є одними з найпопулярніших у зв'язку зі своєю простотою пристрою та високими характеристиками. Вони застосовуються в приводах вантажних кранів, в електроприводах техніки або стають компонентом моторів-редукторів. Циліндричні редуктори працюють без особливих проблем у будь-яких умовах (як безперервно, так і з періодичними зупинками, за постійних і змінних навантажень).
2. Черв'ячні редуктори Ч, 1Ч, 2Ч мають всередині черв'ячне механічне передавання, в основі якого лежить гвинт, зовні схожий на черв'яка ззаду та назва. Вони також є демультиплікаторами та перетворюють більшу швидкість обертання в меншу, збільшуючи обертовий момент. Вони можуть застосовуватися практично скрізь, , де потрібне недороге рішення зі зниження частоти обертання й збільшення крутного моменту, якщо немає великих ударних навантажень і нетривалих робіт.
3. Планетарні редуктори 3 МП, 4 МП названі так у зв'язку з планетарною передачею, що має всередині. Планетарні редуктори використовуються в різних агрегатах, серед яких, наприклад, вантажні лебідки, електроінструмент, мости та колеса та інші. Через складнішу конструкцію цей редуктор менш поширений, ніж два попередні різновиди.
На всі редуктори є гарантія, як доказ їхньої надійності та довговічності.

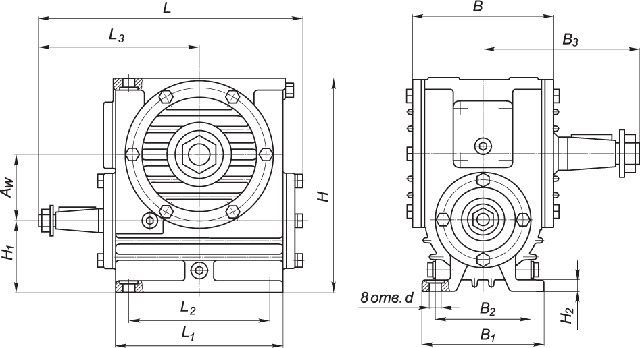

Габаритні та приєднувальні розміри, мм
Редуктор | Aw | B | B 1 | B 2 | B 3 | H | H 1 | H 2 | L | L 1 | L 2 | L 3 | d |
Ч-100 | 100 | 194 | 175 | 140 | 225 | 312 | 100 | 18 | 373 | 240 | 200 | 225 | 19 |
Технічні характеристики
Номінальне передавальне число | Ч-100 | |
Номінальний крутний момент на вихідному валу, Н.м | ККД | |
8 | 488 | 0,95 |
10 | 462 | 0,91 |
12,5 | 437 | 0,90 |
16 | 500 | 0,88 |
20 | 487 | 0,86 |
25 | 475 | 0,85 |
31,5 | 515 | 0,79 |
40 | 488 | 0,75 |
50 | 475 | 0,74 |
63 | 375 | 0,66 |
80 | 355 | 0,65 |
Додаткові характеристики | |
---|---|
Вага | 57 кг |
Основні | |
Стан | Новий |
Тип | Редуктор |
Тип редуктора | Черв'ячний |
Мінімальний крутний момент | 415 нм |
- Ціна: від 6 400 ₴
