Секційний насос ЦНС 13-70

від 55 800 ₴

  • Готово до відправки

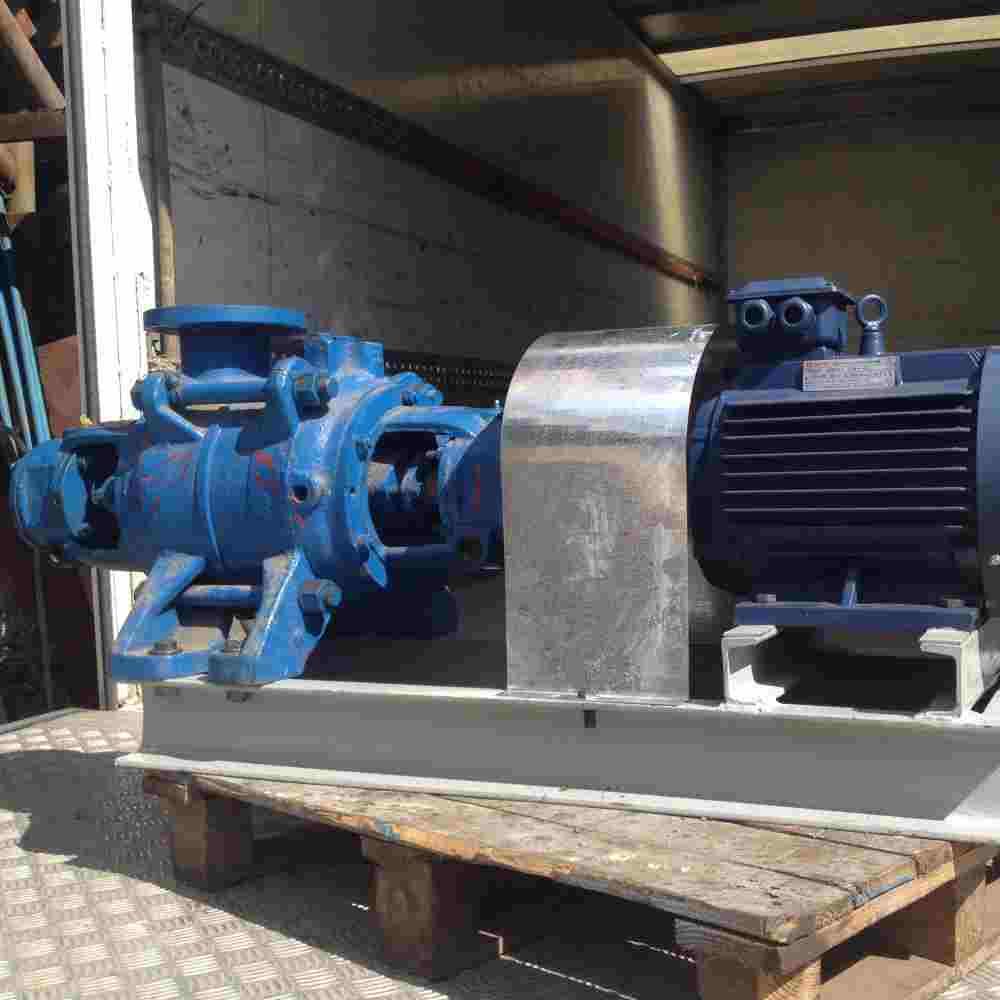

Секційний насос ЦНС 13-70
Секційний насос ЦНС 13-70Готово до відправки
від 55 800 ₴
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Насос ЦНС 13-70

Продуктивність 13 м3/год
Напор 70 м
Габарити 1387×220×561 мм
Вага агрегату 335 кг
Комплектується е. д. 11 кВт/3000об

Відцентровий насос секційний ЦНС використовується для подавання чистої води температурою до +45 градусів і насос ЦНСг  - до +105 градусів. Багатоступеневий насос ЦНС такого типу має секційну конструкцію. Насосний агрегат ЦНС комплектується електродвигуном АІР, 4АМ, 5АМ, АМН, 4АМН, 5АМН, М, МО, А, 5 А, ВАО, 2 В, 4ВР, АИМ, АІУ. Насоси ЦНС технічні характеристики, яких досить багато, підійдуть для широкого діапазону необхідних параметрів.

Насоси ЦНС продуктивністю (м3/год) 13, 38, 60, 105, 180, 300 мають такі маркування:

насос ЦНС 13-70, ЦНС 13-105, ЦНС 13-140, ЦНС 13-175, ЦНС 13-210, ЦНС 13-245, ЦНС 13-280, ЦНС 13-315, ЦНС 13-350, ЦНС 38-44, ЦНС 38-66, ЦНС 38-88, ЦНС 38-110, ЦНС 38-132, ЦНС 38-154, ЦНС 38-176, ЦНС 38-198, ЦНС 38-220, ЦНС 60-60, ЦНС 60-88, ЦНС 60-132, ЦНС 60-165, ЦНС 60-198, ЦНС 60-231, ЦНС 60-264, ЦНС 60-297, ЦНС 60-330, ЦНС 105-98, ЦНС 105-147, ЦНС 105-196, ЦНС 105-245, ЦНС 105-294, ЦНС 105-343, ЦНС 105-392, ЦНС 105-441, ЦНС 105-490, ЦНС 180-85, ЦНС 180-128, ЦНС 180-170, ЦНС 180-212, ЦНС 180-255, ЦНС 180-297, ЦНС 180-340, ЦНС 180-383, ЦНС 180-425, ЦНС 300-120, ЦНС 300-180, ЦНС 300-180, ЦНС 300-240, ЦНС 300-300, ЦНС 300-360, ЦНС 300-420, ЦНС 300-480, ЦНС 300-540, ЦНС 300-600.

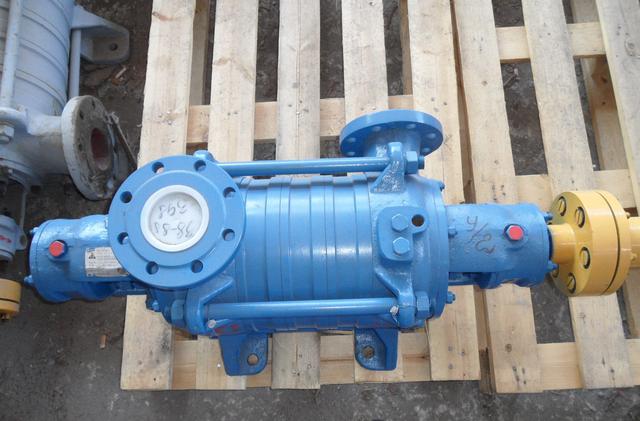

На фото представлений насос ЦНС 38-88

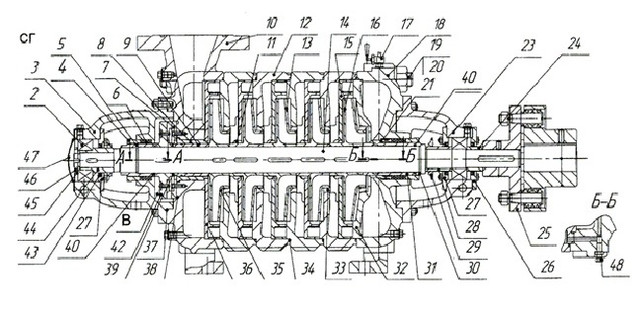

Схема ЦНС із зазначенням основних вузлів, деталей, запчастин насоса

2-подшипник 3612 ГОСТ 5721-75;
3-кронштейн задній;
4-втулка сальника;
5-гайка ротора;
6-набивка наскрізного плетіння марки АП-31 13×13 ГОСТ 5152-84;
7-кільце розвантаження;
8-втулка розвантаження;
9-втулка дистанційна;
10-кришка нагнітання;
11-кільце ущільнювальне;
12-корпус напрямного апарату;
13-коробство робоче;
14-вал;
15-апарат напрямний;
16-коробство робоче першого ступеня;
17-Прикран пробно-спускний Дуб, Ру 1МПа;
18-кришка всмоктування;
19-болт стяжний;
20-гайка М42хЗ-6Н,4;
21-втулка гідрозакрива;
23-кронштейн передній;
24-втулка;
25-муфта (залежить від марки електродвигуна);
26,27-кришка підшипника;
28-втулка;
29-кольцо отбойное;
30-кільце;
31-сорочка вала;
32-кільце;
33-кільце ущільнювальне;
34-кільце гумове У0092 (0475, 06,3);
35-коробство робоче;
36-апарат напрямний;
37-кільце гумове У0084 (0295;06,3 );
38-кільце гумове У0074 (0220, 06,3);
39-кільце регулювання;
40- кільце гумове У0061 ( 080, 06,3);
42-диск із кільцем розвантаження в зборі (входить: кільце розвантаження; диск розвантаження, кільце  (0155, 06);



Характеристики
Основні
Максимальний напір70 м
Пропускна здатність13 куб.м/год
Частота струму50 Гц
Перекачувані середиЧиста вода
Встановлення насосаГоризонтальна
Матеріал корпусуЧавун
Матеріал робочого колесаЧавун
Гарантійний термін12 міс
Користувальницькі характеристики
Країна виробникУкраїна, Росія, Білорусь
