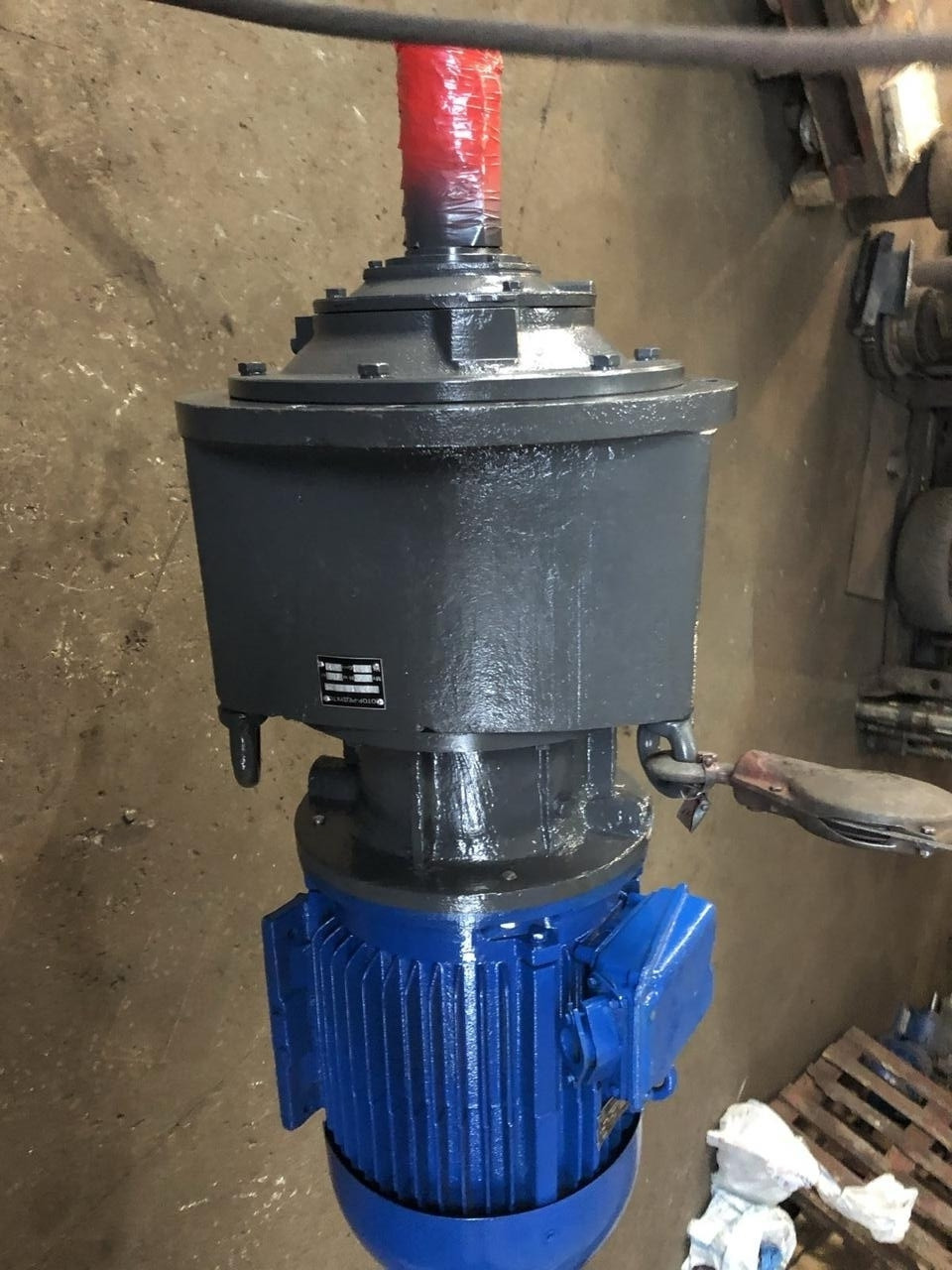

Мотор-редуктор двоступінчастий МР2-315-15-80 планетарний
від 101 578,40 ₴
- Готово до відправки
- +380 (96) 905-17-80Отдел продаж
Мотор-редуктор планетарний МР2-315-15-80 – це вершина інженерної думки в галузі автоматизації та машинобудування. Цей інноваційний продукт об'єднує переваги планетарної передачі з високим крутним моментом та компактністю, роблячи його ідеальним рішенням для найвимогливіших застосування.
Переваги:
- Висока ефективність та надійність: Завдяки унікальній конструкції, мотор-редуктор забезпечує високу ефективність передачі потужності при мінімальних втратах.
- Довговічність: Використання високоякісних матеріалів гарантує тривалий термін служби навіть у екстремальних умовах.
- Універсальність: Широкий діапазон потужностей та крутних моментів робить мотор-редуктор планетарний МР1, МР2, МР3 підходящим для багатьох завдань.
Технічна характеристика мотор-редукторів МР2-315
| Типорозмір | Виконання по кріпленню | Номіннальне передаточне число | Номінальна частота обертання вихідного вала, об/хв | Номінальний крутний момент на вихідному валу Н.м. | Допускне радіальне навантаж. на вихідний вал, Н | Вага, кг | Електродвигун | Загальна довжина L,мм |
||
| Редукторна частина | Мотор-редуктор | Тип | Потужнысть, кВт |
|||||||
| МР2-315-15-80 | Ф1В, Ф2В, Ф1П, Щ |
18,6 | 80 | 3440 | 12000 | 410 | 550 | АИР180М4 | 30 | 1375 |
| МР2-315-16-80 | 2120 | 510 | АИР160М4 | 18,5 | 1340 | |||||
| МР2-315-26-80 | 600 | АИМ160М4 | 1410 | |||||||
| МР2-315-15-64 | 22,8 | 64 | 4300 | 550 | АИР180М4 | 30 | 1375 | |||
| МР2-315-16-64 | 2650 | 510 | АИР160М4 | 18,5 | 1340 | |||||
| МР2-315-26-64 | 600 | АИМ160М4 | 1410 | |||||||
| МР2-315-16-50 | 29,6 | 50 | 3390 | 510 | АИР160М4 | 18,5 | 1340 | |||
| МР2-315-26-50 | 600 | АИМ160М4 | 1410 | |||||||
| МР2-315-15-40 | 22,8 | 40 | 4240 | 550 | АИР180М6 | 18,5 | 1375 | |||
| МР2-315-16-40 | 3440 | 510 | АИР160М6 | 15 | 1340 | |||||
| МР2-315-26-40 | 600 | АИМ160М6 | 1410 | |||||||
| МР2-315-16-32 | 29,6 | 32 | 4300 | 510 | АИР160М6 | 15 | 1340 | |||
| МР2-315-26-32 | 600 | АИМ160М6 | 1410 | |||||||
| МР2-315-16-25 | 25 | 4035 | 510 | АИР160М8 | 11 | 1340 | ||||
| МР2-315-26-25 | 600 | АИМ160М8 | 1410 | |||||||
| МР2-315У-14-80 | Ф1В, Ф1П |
18,6 | 80 | 5160 | 12000 | 410 | 685 | АИР200L4 | 45 | 1475 |
| МР2-315У-25-80 | 3440 | 710 | АИМ180М4 | 30 | 1470 | |||||
| МР2-315У-14-64 | 22,8 | 64 | 6300 | 685 | АИР200L4 | 45 | 1475 | |||
| МР2-315У-25-64 | 4300 | 710 | АИМ180М4 | 30 | 1470 | |||||
| МР2-315У-14-50 | 29,6 | 50 | 6300 | 645 | АИР200М4 | 37 | 1435 | |||
| МР2-315У-25-50 | 5500 | 710 | АИМ180М4 | 30 | 1470 | |||||
| МР2-315У-14-40 | 22,8 | 40 | 6300 | 685 | АИР200L6 | 30 | 1475 | |||
| МР2-315У-25-40 | 4240 | 710 | АИМ180М6 | 18,5 | 1470 | |||||
| МР2-315У-14-32 | 29,6 | 32 | 6300 | 645 | АИР200М6 | 22 | 1435 | |||
| МР2-315У-25-32 | 5300 | 710 | АИМ180М6 | 18,5 | 1470 | |||||
| МР2-315У-14-25 | 25 | 6300 | 645 | АИР200М8 | 18,5 | 1435 | ||||
| МР2-315У-25-25 | 5500 | 710 | АИМ180М8 | 15 | 1470 | |||||
Монтажне виконання мотор-редукторів МР:
Ф1В - вертикальне, вихідним валом донизу, з циліндричним кінцем вихідного валу.
Ф2П – горизонтальне, з циліндричним кінцем валу.
Ф1П - вертикальне, вихідним валом вниз, кінець вихідного валу виконаний у вигляді фланцевої напівмуфти з вбудованим зубчастим компенсатором.
Ф2П - горизонтальне, .кінець вихідного валу виконаний у вигляді фланцевої напівмуфти з вбудованим зубчастим компенсатором.
Щ – горизонтальне, на опорних лапах.
Позначення загальнопромислових та вибухозахищених двигунів
| Умовне позначення | Тип електроприводів мотор-редукторов МР | |||||||||
| Загальнопромислові | Вибухозахищені | |||||||||
| АИР280 | АИР250 | АИР225 | АИР200 | АИР180 | АИР160 | АИМ280 | АИМ250 | АИМ180 | АИМ160 | |
| Код | 11 | 12 | 13 | 14 | 15 | 16 | 21 | 22 | 25 | 26 |
Габаритні та приєднувальні розміри мотор-редукторів МР, мм.
Розміри вихідних валів мотор-редуктора МР, мм.
| Тип мотор-редуктора | d | d1 | d2 | l | l1 | l2 | b | t |
| МР1-315 | За індивідуальним замовленням | |||||||
| МР2-315 | 90 | 80 | 88 | 170 | 10 | 8 | 25 | 99 |
| МР3-315 | 90 | 80 | 88 | 170 | 10 | 8 | 25 | 99 |
| МР1-500 | За індивідуальним замовленням | |||||||
| МР2-500 | 125 | 110 | 123 | 210 | 12 | 10 | 32 | 136 |
| МР3-500 | 125 | 110 | 123 | 210 | 12 | 10 | 32 | 136 |
Приєднувальні розміри вихідних валів у вигляді напівмуфти мотор-редуктора МР, мм.
| Тип мотор-редуктора | d | d1 | d2 | d3 | L | L1 | n |
| МР1-315 | 100 | 150 | 180 | 16 | 4 | 20 | 4 |
| МР2-315 | 115 | 224 | 260 | 20 | 4 | 22 | 6 |
| МР3-315 | 115 | 224 | 260 | 20 | 4 | 22 | 6 |
| МР1-500 | 150 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Кількість робочих ступенів | 2 |
| Максимальна потужність електродвигуна, що приєднується | 30 кВт |
| Максимальний крутний момент | 3440 нм |
| Номінальне передавальне число | 18.6 |
| Стан | Новий |
| Тип | Мотор-редуктор |
| Тип корпусу | Литий |
| Тип редуктора | Планетарний |
| Частота обертання вихідного валу | 80 об/хв |
- Ціна: від 101 578,40 ₴
- Спосіб упаковки: Паллета, картон, стрейч.
