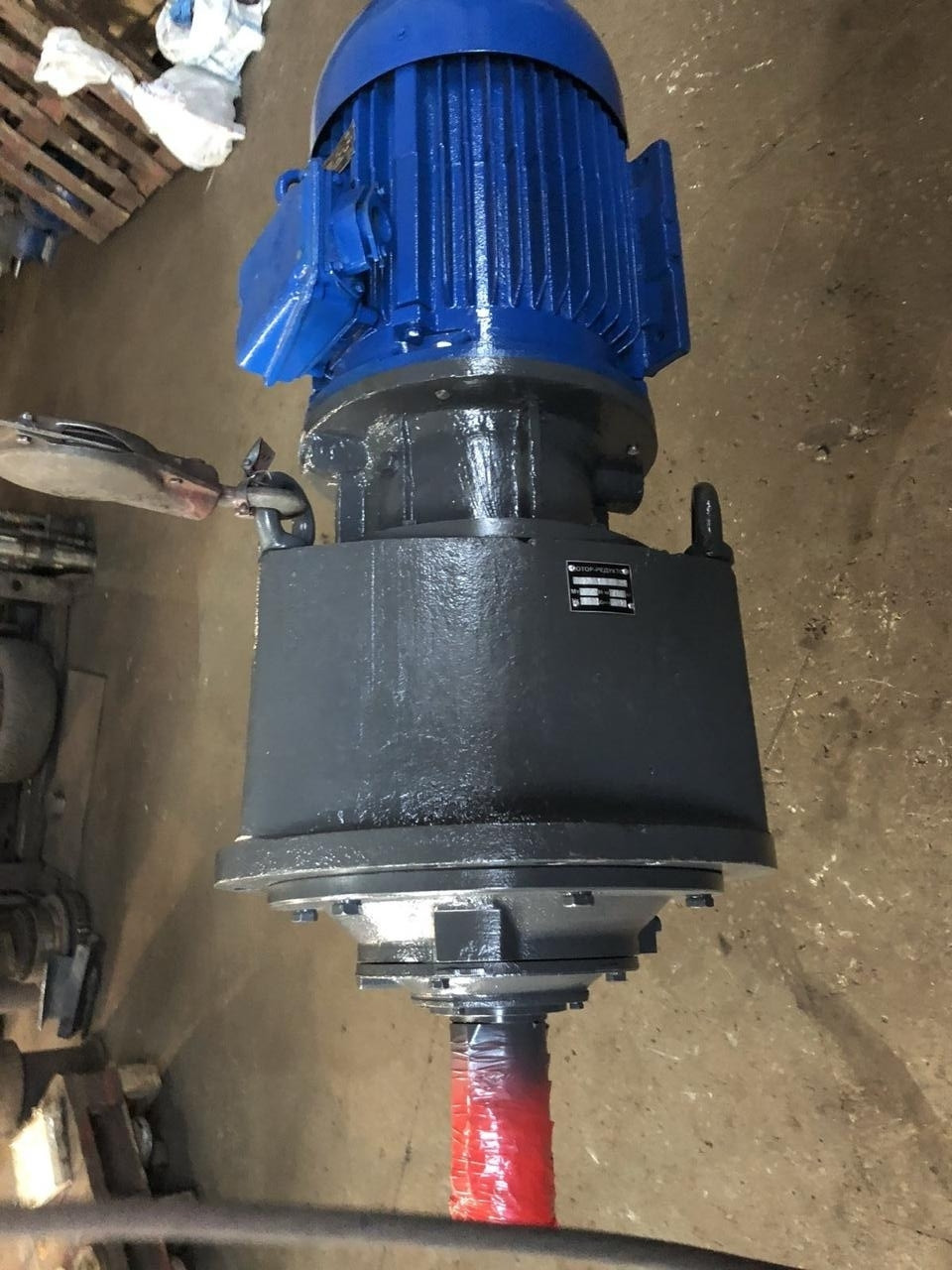

Мотор-редуктор одноступеневий МР1-315У-14-125 планетарний
від 56 248,50 ₴
- Готово до відправки
- +380 (96) 905-17-80Отдел продаж
Мотор-редуктор планетарний МР1-315У-14-125– це вершина інженерної думки в галузі автоматизації та машинобудування. Цей інноваційний продукт об'єднує переваги планетарної передачі з високим крутним моментом та компактністю, роблячи його ідеальним рішенням для найвимогливіших застосування.
Переваги:
- Висока ефективність та надійність: Завдяки унікальній конструкції, мотор-редуктор забезпечує високу ефективність передачі потужності при мінімальних втратах.
- Довговічність: Використання високоякісних матеріалів гарантує тривалий термін служби навіть у екстремальних умовах.
- Універсальність: Широкий діапазон потужностей та крутних моментів робить мотор-редуктор планетарний МР1, МР2, МР3 підходящим для багатьох завдань.
Технічна характеристика мотор-редукторів МР1-315
| Типорозмір | Виконання по кріпленню | Номіннальне передаточне число | Номінальна частота обертання вихідного вала, об/хв | Номінальний крутний момент на вихідному валу Н.м. |
Допускне радіальне навантаж. на вихідний вал, Н |
Вага, кг | Електродвигун | Загальна довжина L, мм | ||
| Редукторна частина | Мотор-редуктор | Тип |
Потужнысть кВт |
|||||||
| МР1-315-15-315 | Ф1П Ф1В |
4,6 | 315 | 890 | 3000 | 185 | 370 | АИР180М4 | 30 | 1160 |
| МР1-315-16-315 | 550 | 3000 | 185 | 330 | АИР160М4 | 18,5 | 1125 | |||
| МР1-315-26-315 | 3000 | 185 | 420 | АИМ160М4 | 1195 | |||||
| МР1-315-15-250 | 5,7 | 250 | 1125 | 3000 | 185 | 370 | АИР180М4 | 30 | 1160 | |
| МР1-315-16-250 | 690 | 3000 | 185 | 330 | АИР160М4 | 18,5 | 1125 | |||
| МР1-315-26-250 | 3000 | 185 | 420 | АИМ160М4 | 1195 | |||||
| МР1-315-16-200 | 7,4 | 200 | 865 | 3000 | 185 | 330 | АИР160М4 | 1125 | ||
| МР1-315-26-200 | 3000 | 185 | 420 | АИМ160М4 | 1195 | |||||
| МР1-315-15-160 | 5,7 | 160 | 1080 | 3000 | 185 | 370 | АИР180М6 | 1160 | ||
| МР1-315-16-160 | 875 | 3000 | 185 | 330 | АИР160М6 | 15 | 1125 | |||
| МР1-315-26-160 | 3000 | 185 | 420 | АИМ160М6 | 1195 | |||||
| МР1-315-16-125 | 7,4 | 125 | 1125 | 3000 | 185 | 330 | АИР160М6 | 1125 | ||
| МР1-315-26-125 | 3000 | 185 | 420 | АИМ160М6 | 1195 | |||||
| МР1-315-16-100 | 100 | 1030 | 3000 | 185 | 330 | АИР160М8 | 11 | 1125 | ||
| МР1-315-26-100 | 3000 | 185 | 420 | АИМ160М8 | 1195 | |||||
| МР1-315У-14-315 | Ф1П Ф1В |
4,6 | 315 | 1335 | 3000 | 185 | 460 | АИР200L4 | 45 | 1275 |
| МР1-315У-25-315 | 890 | 3000 | 185 | 535 | АИМ180М4 | 30 | 1335 | |||
| МР1-315У-14-250 | 5,7 | 250 | 1685 | 3000 | 185 | 460 | АИР200L4 | 45 | 1275 | |
| МР1-315У-25-250 | 1125 | 3000 | 185 | 535 | АИМ180М4 | 30 | 1335 | |||
| МР1-315У-14-200 | 7,4 | 200 | 2105 | 3000 | 185 | 460 | АИР200L4 | 45 | 1275 | |
| МР1-315У-14-200 | 1730 | 3000 | 185 | 420 | АИР200М4 | 37 | 1235 | |||
| МР1-315У-25-200 | 1405 | 3000 | 185 | 535 | АИМ180М4 | 30 | 1365 | |||
| МР1-315У-14-160 | 5,7 | 160 | 1755 | 3000 | 185 | 460 | АИР200L6 | 1275 | ||
| МР1-315У-25-160 | 1080 | 3000 | 185 | 505 | АИМ180М6 | 18,5 | 1270 | |||
| МР1-315У-14-125 | 7,4 | 125 | 1645 | 3000 | 185 | 420 | АИР200М6 | 22 | 1235 | |
| МР1-315У-25-125 | 1385 | 3000 | 185 | 505 | АИМ180М6 | 18,5 | 1270 | |||
| МР1-315У-14-100 | 100 | 1730 | 3000 | 185 | 420 | АИР200М8 | 1235 | |||
| МР1-315У-25-100 | 1405 | 3000 | 185 | 505 | АИМ180М8 | 15 | 1270 | |||
Монтажне виконання мотор-редукторів МР:
Ф1В - вертикальне, вихідним валом донизу, з циліндричним кінцем вихідного валу.
Ф2П – горизонтальне, з циліндричним кінцем валу.
Ф1П - вертикальне, вихідним валом вниз, кінець вихідного валу виконаний у вигляді фланцевої напівмуфти з вбудованим зубчастим компенсатором.
Ф2П - горизонтальне, .кінець вихідного валу виконаний у вигляді фланцевої напівмуфти з вбудованим зубчастим компенсатором.
Щ – горизонтальне, на опорних лапах.
Позначення загальнопромислових та вибухозахищених двигунів
| Умовне позначення | Тип електроприводів мотор-редукторов МР | |||||||||
| Загальнопромислові | Вибухозахищені | |||||||||
| АИР280 | АИР250 | АИР225 | АИР200 | АИР180 | АИР160 | АИМ280 | АИМ250 | АИМ180 | АИМ160 | |
| Код | 11 | 12 | 13 | 14 | 15 | 16 | 21 | 22 | 25 | 26 |
Габаритні та приєднувальні розміри мотор-редукторів МР, мм.
Розміри вихідних валів мотор-редуктора МР, мм.
| Тип мотор-редуктора | d | d1 | d2 | l | l1 | l2 | b | t |
| МР1-315 | За індивідуальним замовленням | |||||||
| МР2-315 | 90 | 80 | 88 | 170 | 10 | 8 | 25 | 99 |
| МР3-315 | 90 | 80 | 88 | 170 | 10 | 8 | 25 | 99 |
| МР1-500 | За індивідуальним замовленням | |||||||
| МР2-500 | 125 | 110 | 123 | 210 | 12 | 10 | 32 | 136 |
| МР3-500 | 125 | 110 | 123 | 210 | 12 | 10 | 32 | 136 |
Приєднувальні розміри вихідних валів у вигляді напівмуфти мотор-редуктора МР, мм.
| Тип мотор-редуктора | d | d1 | d2 | d3 | L | L1 | n |
| МР1-315 | 100 | 150 | 180 | 16 | 4 | 20 | 4 |
| МР2-315 | 115 | 224 | 260 | 20 | 4 | 22 | 6 |
| МР3-315 | 115 | 224 | 260 | 20 | 4 | 22 | 6 |
| МР1-500 | 150 | 224 | 260 | 20 | 4 | 22 | 6 |
| МР2-500 | За індивідуальним замовленням | ||||||
| МР3-500 | <td colspan="7" rowspan="1" style="text-align:ce</tr>|||||||
| Основні | |
|---|---|
| Країна виробник | Україна |
| Кількість робочих ступенів | 1 |
| Максимальна потужність електродвигуна, що приєднується | 22 кВт |
| Максимальний крутний момент | 1645 нм |
| Номінальне передавальне число | 7.4 |
| Стан | Новий |
| Тип | Мотор-редуктор |
| Тип корпусу | Литий |
| Тип редуктора | Планетарний |
| Частота обертання вихідного валу | 315 об/хв |
- Ціна: від 56 248,50 ₴
- Спосіб упаковки: Паліта, картон, стрейч.
