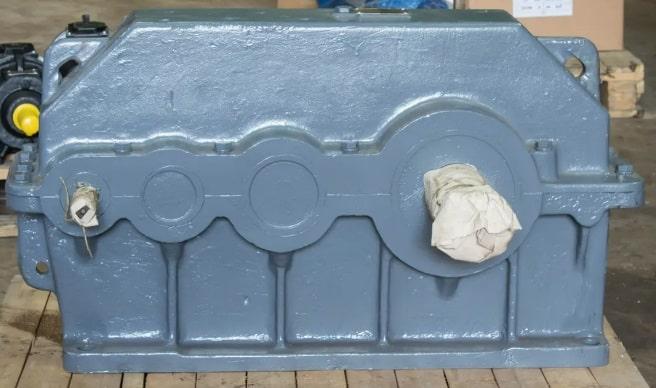

Редуктор 1Ц3У-160-45 циліндричний триступінчатий

від 14 720 ₴

  • Готово до відправки
Редуктор 1Ц3У-160-45 циліндричний триступінчатий
Редуктор 1Ц3У-160-45 циліндричний триступінчатийГотово до відправки
від 14 720 ₴
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
+380 (99) 359-01-35
Отдел продаж
  • +380 (96) 905-17-80
    Отдел продаж
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Редуктор циліндричний 1Ц3У-160-45 – це високоякісний механізм, призначений для зміни крутного моменту та швидкості обертання в машинах і механізмах різного призначення. Ці редуктори є незамінними в сферах, де потрібна надійна та довговічна передача потужності.

Переваги:

- Ефективність та надійність: Завдяки сучасним технологіям виробництва та використанню високоякісних матеріалів, редуктори Ц3У гарантують відмінну продуктивність та довгий термін служби.

- Універсальність: Широкий спектр модифікацій дозволяє використовувати їх у різноманітних умовах і для багатьох завдань.

- Простота обслуговування: Конструкція редукторів забезпечує легкий доступ до основних компонентів, що спрощує їх технічне обслуговування.


Габаритні та приєднувальні розміри, мм




Типорозмір
редуктора
Аw т Аw п Аw б В B1 Н H1 h L L1 L2 L3 L4 L5 d
мм
1Ц3У-160 160 100 80 206 195 345 170 32 630 530 135 195 160 224 24
1Ц3У-200 200 125 100 243 230 425 212 36 775 650 165 236 190 280 24
1Ц3У-250 250 160 125 290 280 530 265 36 950 825 212 290 236 335 28


Технічні характеристики Ц3У - 160



Типорозмір
редуктора
Передавальний
ставлення
Частота обертання
вхідного вала,
хв-1
Номінальний
крутний момент
на вихідний валу, Н·м
Вага, кг
1Ц3У- 160 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200; от 1500 до 500 1250 64 (110)


Приєднувальні розміри конічних валів редукторів 1Ц3У.


Редуктор быстроходный вал тихоходный вал
d d1 l l1 b t d d1 l l1 b t
1Ц3У-160 20 M12*1.25 50 36 4 10.6 55 M36*3.0 110 82 14 28.95
1Ц3У-200 25 M16*1.5 60 42 5 13.45 70 M48*3.0 140 105 18 36.38
1Ц3У-250 30 M20*1.5 80 58 5 15.55 90 M64*4.0 170 130 22 46.75



Приєднувальні розміри циліндричних валів редукторів 1Ц3У.



Редуктор быстроходный вал тихоходный вал
d l b t d l b t
1Ц3У-160 18к6 36 6 20.5 50m6 105 14 53.5
1Ц3У-200 22к6 42 6 24.5 65m6 105 18 69
1Ц3У-250 25к6 58 8 28 85m6 170 22 90



Приєднувальні розміри тихохідного валу у вигляді зубчатої напівмуфти 1Ц3У.



Редуктор b d d1 d2 d3 L l l1 Зацепление
m z
1Ц3У-160 20 168 90 72F8 95 170 9 38 4 40
1Ц3У-200 25 210 100 80F8 105 197 10 50 5 40
1Ц3У-250 30 232 150 120F8 170 236 10 60 6 40



Варіант збірки редуктора 1Ц3У:


Умовне позначення Редуктора Ц3У (1Ц3У) при замовленні:

Редуктор 1Ц3У-160-45-12-У3, де:

1Ц3У – тип редуктора;
160 - міжосьова відстань;
45 - номінальне передаточне число;
12 – конструктивне розміщення при монтажі;
У3 – кліматичне виконання;

Технічні характеристики:

Сфери застосування редуктора 1Ц3У-160-45-12-УЗ.

Циліндричні редуктори 1Ц3У знайшли своє застосування в багатьох галузях, включаючи машинобудування, металургію, хімічну промисловість, сільське господарство та будівництво. Вони ідеально підходять для використання у транспортерах, ліфтах, змішувальному обладнанні та інших типах промислової техніки.

Приклади використання:

- Привід конвеєрних стрічок на виробничих лініях.
- Системи підйому та переміщення на будівельних майданчиках.
- Сільськогосподарські машини для обробки ґрунту.

Рекомендації щодо вибору та експлуатації:

При виборі редуктора 1Ц3У враховуйте тип навантаження, умови експлуатації та потрібні параметри потужності та швидкості. Регулярно перевіряйте стан редуктора, проводьте планові технічні огляди та своєчасно замінюйте змащувальні матеріали.

Гарантії та підтримка:

Ми надаємо розширені гарантії на всі наші редуктори 1Ц3У, а також повний спектр послуг з технічного обслуговування та ремонту.

Як замовити:

Для замовлення або отримання додаткової інформації про циліндричні редуктори 1Ц3У відвідайте наш веб-сайт або зв'яжіться з нашим відділом продажів за телефоном або електронною поштою. Ми допоможемо вам вибрати найкраще рішення, що відповідає вашим технічним вимогам.



Також у нас Ви можете отримати інформацію щодо підбору та специфікації інших видів редукторів, таких як: 1Ц2У, Ц2У, Ц2У-Н, ЦУ, 1ЦУ, Ц3У, Ц2Н, РМ, РЦД, ЦТНД, ЦЗУ, РК, ГПШ, ЦДН, ЦДНД, КЦ1, КЦ2, 1МЦ2С, МР1, МР2, МР3, МПО, В, ВК, СКУ, УЗВК, А, Ч, 2Ч, NMRV, Ч2, ЧГ, РЧП, РЧН, РГП, РГС, РГ, РГСП, 3МП, 4МП, 5МП з доставкою по всій Україні: Харків, Лозова, Ізюм, Чугуїв, Балаклія, Черкаси, Первомайський, Мерефа, Куп'янськ, Валки, Вінниця, Жмеринка, Козятин, Хмільник, Луцьк, Нововолинськ, Ковель, Кам'янка-Бузька, Рожище, Дніпро, Кривий Ріг, Нікополь, Павлоград, Кринички, Житомир, Бердичів, Коростень, Малин, Новоград-Волинський, Ужгород, Мукачево, Хуст, Берегове, Виноградів, Запоріжжя, Івано-Франківськ, Коломия, Долина, Калуш, Галич, Київ, Бориспіль, Бровари, Фастів, Біла Церква, Кропивницький, Світловодськ, Олександрія, Знам'янка, Львів, Дрогобич, Стрий, Жовква, Новояворівськ, Миколаїв, Первомайськ, Вознесенськ, Южноукраїнськ, Нова Одеса, Одеса, Південний Полтава, Кременчук, Миргород, Гадяч, Кобеляки, Рівне, Дубно, Костопіль, Здолбунів, Острог, Суми, Конотоп, Шостка, Ромни, Охтирка, Тернопіль, Чортків, Кременець, Бережани, Збараж, Хмельницький, Кам'янець-Поділь Ярмолинці, Чернігів, Ніжин, Прилуки, Бахмач, Новгород-Сіверський, Чернівці, Новоселиця, Вашківці, Сокиряни, Заставна, Івано-Франківськ.



Характеристики
Основні
Країна виробникУкраїна
Кількість робочих ступенів3
Максимальний крутний момент1250 нм
Номінальне передавальне число45
Розташування валів редуктораГоризонтальне
СтанНовий
ТипРедуктор
Тип корпусуЛитий
Тип редуктораЦиліндричний
Інформація для замовлення
  • Ціна: від 14 720 ₴
  • Спосіб упаковки: Паллета, картон, стрейч.
