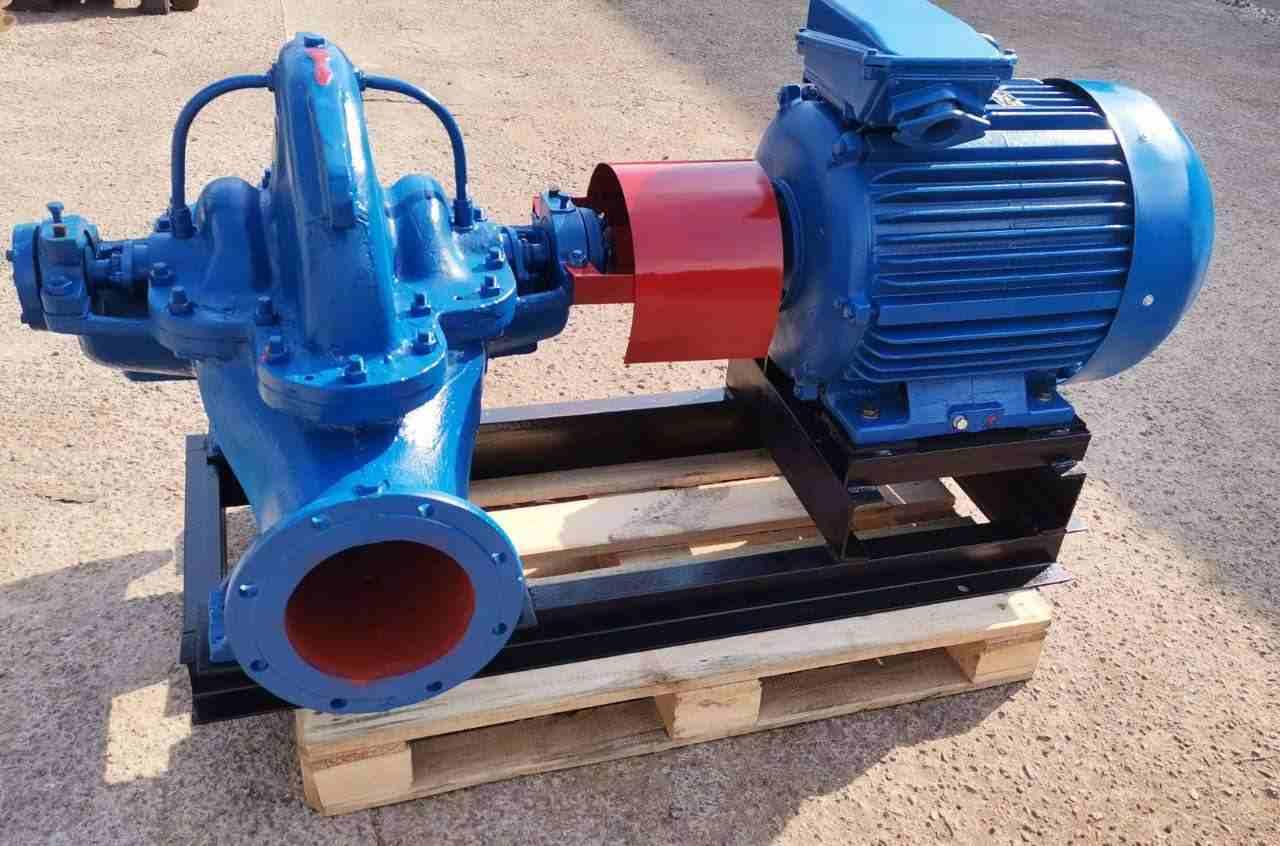

Насос 5ДВ динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води.

Насос 5ДВ динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води.

Характеристики насоса:

Подача - 200 м3

Напор - 36 м

Комплектується електродвигуном 37 кВт; 1500 об./хв

Маса насоса 240 кг.

Маса агрегата 730 кг.

Габарити насоса 830х800х620 мм.

Габарити агрегату 1625х799х835 мм.

Насос 5ДВ випускається з 1973 року, його аналогом є: насос Д200-36 випускається з 1982 року.

Конструкція:

• Насос динамічний, двобічного входу, відцентровий, горизонтальний, одноступеневий.

• Насос складається з корпусу, кришки, робочого колеса, вала, вузлів ущільнення й підшипникових опор.

  Ущільнення вала насоса — сальникове. Для створення гідравлічного затвора до кільця сальника підводиться рідина каналом до кришки насоса.

  Опори вала слугують два підшипники кочення, змащуваних консистентним мастилом, охолодження корпусів підшипників не потрібне.

  Привод насоса — від двигуна через пружну муфту.

  Напрямок обертання ротора — проти годинникової стрілки (ліве), якщо дивитися з боку двигуна, причому вхідний патрубок розміщений ліворуч.

  За технічним завданням споживача можливе виготовлення насоса з обертанням за годинниковою стрілкою (праве). Електродвигун до насоса підбирають залежно від максимальної споживаної потужності, частоти обертання.

  Матеріал основних частин насоса: корпус, кришки, робоче колесо — чавун СЧ 20 або чавун СЧ 25, вал виготовляється зі сталі — СТ45.

Застосування:

• Застосовуються насоси для водного господарства та шлунково-кишкового тракту (водозабір, постачання, меліорації), для нафтопрозової галузі (підтримання пластового тиску, водопостачання), для теплоенергетики, атомної енергетики, металургії, гірськодобувної промисловості, систем пожежогасіння.

Рідина:

• Використовуються для перекачування води (чиста, технічна, пластична, гаряча, морська), для нафтопродуктів, хімічно активних рідин
•


Виробники:

• Сахгідромаш
• Лівгідромаш
• Укронасоссервіс
• Сумський завод "Насосенергомаш"
• Катайський Насосний Завод
• VIPOM (Випом, Болгарія)
