Маневровое устройство МУ-6, МУ-12, МУ-25

предназначено для перемещения в обоих направлениях железнодорожных вагонов и составов на проходных или тупиковых путях погрузочных пунктов и иных целей при маневровых работах при температуре от -35 до +35° С в условиях, не требующих специальной защиты от пыли, а также в неагрессивных и невзрывоопасных средах.

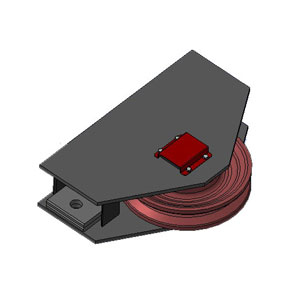

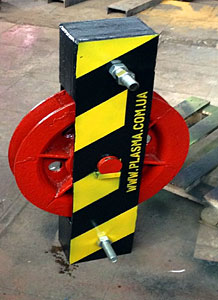

Маневровые устройства электрические МУ-6, МУ-12 и МУ-25 состоят из лебедки со шкивом трения, электрооборудования, системы блоков (грузового, обводного поддерживающего), рабочего органа в зависимости от исполнения.

Работа маневрового устройства осуществляется следующим образом: по команде оператора его помощник вручную накидывает на скобу вагона крюковой зацеп, прикрепленный к тяговому канату, который намотан на барабан лебедки и выведен через тяговые и отклоняющие ролики на ось железнодорожного пути. Канат передвигает вагоны в том или ином направлении.

Маневровое устройство МУ-6, МУ-12, МУ-25 поставляется в трех исполнениях рабочего органа: с тележкой с толкающими роликами, с тележкой с автосцепкой и крюковым зацепом. В варианте исполнения маневрового устройства с автосцепкой схема может работать автоматически и управляться одним человеком, что само по себе повышает безопасность маневровых работ.

Технические характеристики устройств маневровых МУ-6, МУ-12, МУ-25:

Наименование параметра и размера	МУ-6	МУ-12	МУ-25
Наибольшее допустимое тяговое усилие, кН (т)	60 (6)	98 (10)	334 (34)
Скорость перемещения по погрузку, м/с	0,2
Диаметр шкива трения лебедки, мм, не более	512
Угол обхвата шкива трения, рад. (градус)	8π (1440)
Тип электродвигателя	АИУ132М4	АИУ180М4	АИУ225М4
Установленная мощность двигателя, кВт	11	30	55
Длина маневрирования	по согласованию
Частота вращения вала электродвигателя, об/мин.	1500
Тип редуктора	цилиндрический
Тормоз	ТКГ-160	ТКГ-300	ТКГ-300
Напряжение питания, 50 Гц, В	380
Количество перемещаемых вагонов, шт.	6	10-12	25
Габаритные размеры, мм, не более: длина ширина высота	7800 2100 1600
Масса, кг, не более	3400	6400	9400
Температура эксплуатации окружающей среды, °C	от -40 до +40

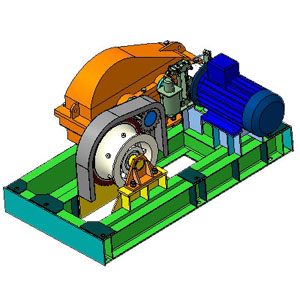

Схема и габаритные размеры устройства маневрового МУ-12М2А:

1 - Рама; 2 - Лебедка; 3 - Опора; 4 - Муфта 5 - Вал промежуточный; 6 - Муфта; 7 - Рама подвижная.

Схемы работы устройств маневровых МУ-6, МУ-12, МУ-25:

С крюковым зацепом

С тележкой
