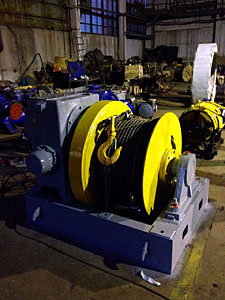

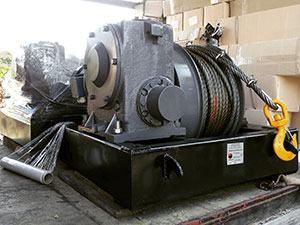

Лебідка ЛМ-71 і ЛМ-140

призначена для робіт, пов'язаних із переміщенням вантажів по горизонтальному шляху. Може використовуватися для підтягування залізничних вагонів тяговим зусиллям 63-125 т на вантажних пунктах. Лебідка ЛМ-140 може використовуватися під час монтажно-демонтажних робіт.

Малогабаритність і компактність лебідок зумовлені їх конструкцією. виготовляються у двох конструктивних виготовленнях:
- з жорстким приводом барабана для обох напрямків обертання електродвигунів;
— з вільним ходом барабана під час реверсування обертання електродвигунів.

Лебідка складається з рами, на якій змонтовані черв'ячний редуктор з електродвигуном і робочий барабан, що спирається на корпус редуктора та опору. У редуктор вбудований механізм увімкнення та вимкнення барабана від приводу. Барабан обертається електродвигуном через моторну пару редуктора, вал-шестерня якого зачеплюється з зубчастим вінцем барабана. У лебідках із вільним ходом барабана під час реверсу двигуна відбувається вимкнення барабана від приводу завдяки спрацьовуванню кулачкового механізму. Тому лебідка дає змогу розмотувати тяговий канат і його переміщення до вантажного пункту з будь-якою швидкістю.
Лебідки пристосовані до дистанційного та місцевого керування. Вони високонадійні й безвідмовні в роботі.
Лебідки ЛМ-71 і ЛМ-140 виготовляється також із гальмом у виконанні "РВ".

Здійснюємо розробку проєкту фундаменту, узгодження з ж/д на встановлення маневрової лебідки, заливання фундаменту, встановлення та під'єднання лебідки типу ЛМ-71, ЛМ-140 та інших модифікацій.

Технічні характеристики лебідок ЛМ-71 і ЛМ-140:

Характеристики	ЛМ-71	ЛМ-140
Тягове зусилля на останньому шарі навивки, кН (кгс)	71 (7100)	140 (14000)
Розрахункова швидкість навивання каната на першому шарі, м/с	0,2
Діаметр каната, мм	22,5	28
Канатоємність барабана, м, не менш ніж	100	200
Споживана потужність, кВт	11,8	26,5
Габаритні розміри, мм	1200x1250x1000	1600x1440x1300
Маса лебідки (без каната), кг, не більш ніж	1060	2400

Схема роботи маневрової лебідки:
